H42F46立式襯氟止回閥

產品簡介

H42F46立式襯氟止回閥產品說明產品型號：H42F46、H40F46公稱通徑：DN15-DN500公稱壓力：0.6MPa-1.6MPa適用介質：酸、堿、腐蝕

產品型號：H42F46

瀏覽次數：

產品谘詢 0510-83123233

product

產品展示

tel-phones

0510-83123233

查看全部

News Center

新聞中心

詳細介紹在線留言

H42F46立式襯氟止回閥產品說明

產品型號：H42F46、H40F46

公稱通徑：DN15-DN500

公稱壓力：0.6MPa-1.6MPa

適用介質：酸、堿、腐蝕性介質

適用溫度：0℃-100℃

閥體材質：鑄鐵、碳鋼、不鏽鋼

H42F46立式襯氟止回閥設計標準

結構長度	GBl 2221
法蘭標準	JB/Y79-94 GB91131-26
檢驗試驗	JB/Y9092-99

H42F46立式襯氟止回閥外形尺寸

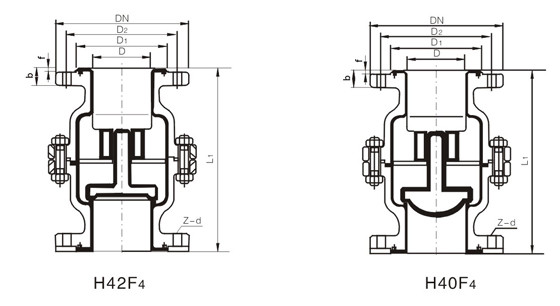

H42F46立式襯氟止回閥(圖1)

DN	L	D	D1	D2	f	b
15	115	80	55	40	2	12
20	115	90	65	50	2	14
25	115	100	75	60	2	14
32	120	120	90	70	2	14
40	130	130	100	80	3	14
50	155	140	110	90	3	14
65	170	160	130	110	3	14
80	190	190	150	128	3	16
100	200	210	170	148	3	16
125	270	240	200	178	3	18
150	315	265	225	202	3	18
200	385	320	280	258	3	20
250	450	375	335	312	3	22
300	480	440	395	365	4	22
350	400	490	445	415	4	22
400	550	540	495	465	4	22
