止回閥

H44F46旋啟式襯氟止回閥

產品簡介

H44F46旋啟式襯氟止回閥 產品說明產品型號:H44F46公稱通徑:DN15-DN500公稱壓力:0.6MPa-1.6MPa適用介質:酸、堿、腐蝕性介質適用溫

產品型號:H44F46
瀏覽次數:
  • H44F46旋啟式襯氟止回閥 產品說明

產品型號:H44F46

公稱通徑:DN15-DN500

公稱壓力:0.6MPa-1.6MPa

適用介質:酸、堿、腐蝕性介質

適用溫度:0℃-100℃

閥體材質:鑄鐵、碳鋼、不鏽鋼

連接方式:法蘭連接


  • H44F46旋啟式襯氟止回閥 設計標準

設計標準

GB 12236

結構長度

GB 12221

檢驗試驗

GB/T13927

法蘭標準

JB/T79-94;GB 9113.1-26


  • H44F46旋啟式襯氟止回閥 主要零件材料

零件名稱灰鑄鐵鑄鋼不鏽耐酸鑄鋼低碳不鏽耐酸鑄鋼
ZCPRPLRL
閥體/閥蓋HT250WCBCF8CF8MCF3CF3M
閥瓣/閥杆351Cr131Cr18Ni91Cr18Ni12Mo2Ti00Cr18Ni1000Cr17Ni14Mo2
襯裏/閥座PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
緊固螺栓WCB1Cr17Ni21Cr18Ni9Ti
螺母PTFE(F4)CF8CF8


  • H44F46旋啟式襯氟止回閥 外形尺寸

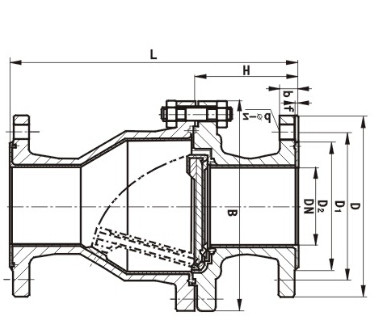

                                                       旋啟式襯氟止回閥(圖1)

DNLDD1D2fbB
15130805540212105
20150906550214115
251601007560214128
321801209070214145
4020013010080314160
5023014011090314178
65290160130110314205
80310190150128316230
100350210170148316255
125400240200178318305
150480265225202318345
200600320280258320415
250650375335312322490
300700440395365422540
350790490445415422585
400914540595565422635
450978595550520422680
500978645600570424740
