H12W螺紋立式止回閥

產品簡介

H12W螺紋立式止回閥 產品說明產品型號:H12W/H公稱通徑:DN8-DN65公稱壓力:1.6Mpa(200psi)適用溫度:-40℃~250℃適用介質:水、

產品型號:H12W
瀏覽次數:
詳細介紹在線留言
  • H12W螺紋立式止回閥 產品說明

產品型號:H12W/H

公稱通徑:DN8-DN65
公稱壓力:1.6Mpa(200psi)
適用溫度:-40℃~250℃
適用介質:水、油、氣
閥體材質:不鏽鋼
連接方式:絲扣螺紋


  • H12W螺紋立式止回閥 設計標準


設計標準

ASME B16.34

壁厚標準

ASME B16.34

螺紋標準

ASME B1.20.1,BS21,DIN 2999/259,ISO 228/1,JIS B 0203,ISO 7/1

檢測標準

MSS SP-110,EN 1226



  • H12W螺紋立式止回閥 性能規範

公稱壓力PN1.6, 2.5, 4.0, 6.4MPa
強度試驗壓力PT2.4, 3.8, 6.0, 7.6
低壓氣密封試驗壓力
0.6
高壓氣密封試驗壓力2.0, 3.0, 4.8, 7.6
適用介質H12W-(16-64)CH12W-(16-64)PH12W-(16-64)R
水、油品、汽硝酸類醋酸類
適用溫度-40~180


  • H12W螺紋立式止回閥 主要零件材料

零件名稱材質
閥體不鏽鋼CF8M/CF8
彈簧不鏽鋼316/304
閥瓣不鏽鋼CF8M/CF8
螺塞墊片聚四氟乙烯PTFE
螺塞不鏽鋼316/304
閥蓋不鏽鋼CF8M/CF8


  • H12W螺紋立式止回閥 外形尺寸

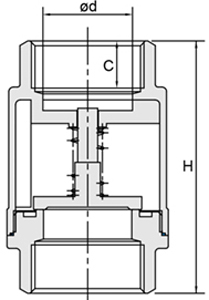

                                                                                          H12W螺紋立式止回閥(圖1)

序號dLD
1/4"105026
3/8"135430
1/2"155734
3/4"206442
1"258049
1-1/4"328260
1-1/2"409371
2"5010087
2-1/2"65120110
3"76140125
4"94158155
