氣動球閥

DQ641F氣動低溫法蘭球閥

產品簡介

DQ641F氣動低溫法蘭球閥 產品說明閥門型號：DQ641F,DQ641H通徑規格：DN15～DN250mm結構形式：直通鑄造閥閥體材料：不鏽鋼公稱壓力：PN1

產品型號：DQ641F
瀏覽次數：
詳細介紹在線留言

  • DQ641F氣動低溫法蘭球閥 產品說明

閥門型號：DQ641F,DQ641H

通徑規格：DN15～DN250mm

結構形式：直通鑄造閥

閥體材料：不鏽鋼

公稱壓力：PN10、PN16、PN25

適用溫度：-40℃～ -196℃

應用範圍：低溫和深冷介質


  • DQ641F氣動低溫法蘭球閥 設計標準

設計依據

GB

設計標準

GB12237-89

結構長度

GB12221-89

連接法蘭

GB/T 9113-2000 JB/T79-94

試驗和檢驗

JB/T 9092-99


  • DQ641F氣動低溫法蘭球閥 技術參數

公稱通徑

DN15～DN300(mm)

公稱壓力

1.0、1.6、2.5MPa

連接形式

法蘭式

結構形式

加長杆

驅動形式

壓縮空氣4-7bar

動作範圍

0～90°

閥芯結構

O型閥芯

閥體材質

LCB,不鏽鋼

密封材料

PEFE、PPL、304、316

使用介質

液化天然氣、液氮等低溫流體

控製方式

開關式(快速兩位切斷)、調節型(閥門定位器4～20mA信號)



  • DQ641F氣動低溫法蘭球閥 可選配件

驅動方法

壓縮空氣(可帶手輪)

供氣壓力

0.4-0.7mpa

氣源接口

G1/4"、G1/8"、G3/8"、G1/2"

環境溫度

-30～+70℃

作用形式

單作用（彈簧複位）：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)

雙作用（通氣開關）：氣關式(B)--失氣時閥不變(FL)；氣開式(K)--失氣時閥不變(FL)

可選附件

定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等


  • DQ641F氣動低溫法蘭球閥 外形尺寸

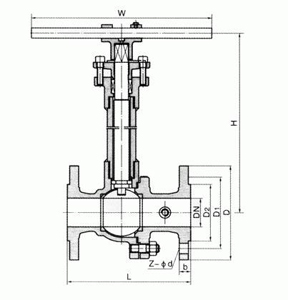

                                                                                                                      DQ641F氣動低溫法蘭球閥(圖1)

產品型號

公稱通徑DN

PN1.6MPa

WT（kg）

L

D

D1

D2

b

Z-Φd

H

W

DQ641F-16

15

130

95

65

45

14

4-Φ14

178

140

3

20

140

105

75

55

14

4-Φ14

184

160

4

25

150

115

85

65

14

4-Φ14

195

180

5

32

165

135

100

78

16

4-Φ18

280

250

9

40

180

145

110

85

16

4-Φ18

280

300

11

50

203

160

125

100

16

4-Φ18

300

350

15

65

222

180

145

120

18

4-Φ18

330

350

19

80

241

195

160

135

20

8-Φ18

360

400

27

100

305

215

180

155

20

8-Φ18

400

500

38

125

356

245

210

185

22

8-Φ18

430

600

58

150

394

280

240

210

24

8-Φ23

500

800

81

200

457

335

295

265

26

12-Φ23

680

800

95

250

533

405

355

320

30

12-Φ25

790

1300

140

DQ641F-25

15

140

95

65

45

16

4-Φ14

178

140

3

20

152

105

75

55

16

4-Φ14

184

160

4

25

165

115

85

65

16

4-Φ14

195

180

6

32

178

135

100

78

18

4-Φ18

280

250

10

40

190

145

110

85

18

4-Φ18

280

300

14

50

216

160

125

100

20

4-Φ18

300

350

20

65

241

180

145

120

22

8-Φ18

330

350

25

80

283

195

160

135

22

8-Φ18

360

400

30

100

305

230

190

160

24

8-Φ23

400

500

40

125

381

270

220

188

28

8-Φ25

430

600

65

150

403

300

250

218

30

8-Φ25

500

800

85

200

502

360

310

278

34

12-Φ25

680

800

100

250

568

425

370

332

36

12-Φ30

790

1300

165
