氣動球閥

氣動Y型120三通球閥

產品簡介

氣動Y型120三通球閥 產品說明產品說明:Q642F、Q642H公稱通徑:DN50-DN350閥體材質:WCB、304、316連接方式:法蘭連接公稱壓力:1.6

產品型號:Y型120
瀏覽次數:
詳細介紹在線留言
  • 氣動Y型120三通球閥 產品說明

產品說明:Q642F、Q642H

公稱通徑:DN50-DN350

閥體材質:WCB、304、316

連接方式:法蘭連接

公稱壓力:1.6MPa-4.0MPa

結構形式:Y型120度、Y型135度

閥座密封:PTFE:-30℃~180℃、PPL:-30℃~250℃、硬密封:-30℃~450℃

閥芯材質:304、316、硬密封球芯表麵采用噴焊、氮化鎢

適用介質:粉體、水、氣體等


  • 氣動Y型120三通球閥 設計標準

設計製造

GB/T12238-2008

連接標準

JB/T 79.1-1994

結構長度

GB/T12221-2005


  • 氣動Y型120三通球閥 性能參數

產品型號

CHQ642F-16-40C

CHQ642F-16-40P

CHQ642F-16-40R

CHQ642Y-150-300LBC

CHQ642Y-150-300LBP

CHQ642Y-150-300LBR

閥體

WCB

CF8

CF8M

球體

WVB+ENP

CF8

CF8M

閥杆/固定圈

2Cr13

304

316

閥座

PTFE

PTFE

PTFE

填料

PTFE+O形圈


PTFE+O形圈

適用介質

水、油、蒸汽等酸

等腐蝕性介質

適用溫度

-29~150℃

-29~150℃


  • 氣動Y型120三通球閥 外形尺寸

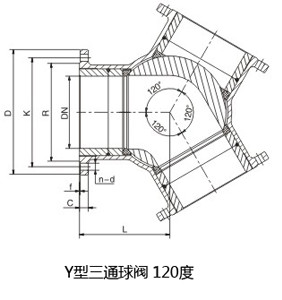

                                                                                     氣動Y型120三通球閥(圖1)

DN

L

D

K

R

C

f

n-d

50

110

160/165

125

100

20

3

4-18

65

130

180/185

145

120

20

3

4-18

80

150

195/200

160

135

20

3

8-18

100

170

215/220

180

155

22

3

8-18

125

190

245/250

210

185

22

3

8-18

150

210

280/285

240

210

24

3

8-23

200

245

335/340

295

265

24

3

12-23

250

290

405

355

320

30

3

12-25
