氣動球閥

Q641F氣動三片式法蘭球閥

產品簡介

Q641F氣動三片式法蘭球閥 產品說明產品型號：Q641F產品口徑：DN15-100mm產品壓力：1.6-6.4MPa產品材質：鑄鋼、不鏽鋼 Q641F氣動三片

產品型號：Q641F
瀏覽次數：
詳細介紹在線留言

  • Q641F氣動三片式法蘭球閥 產品說明

產品型號：Q641F

產品口徑：DN15-100mm

產品壓力：1.6-6.4MPa

產品材質：鑄鋼、不鏽鋼


  •  Q641F氣動三片式法蘭球閥 性能參數

 公稱壓力

2.5mpa

4.0mpa

6.4mpa

    殼體試驗壓力

3.75

6.0

9.6

    密封試驗壓力

2.75

4.4

7.04

    氣密性試驗壓力

0.6

0.6

0.6

    適用介質

SS201

SS304

SS316

水、油品、氣等介質

硝酸類腐蝕性介質

醋酸類腐蝕性介質

    適用溫度

-40℃——+150℃

    產品標準

GB/T12237-2007

    檢驗標準

GB/T13927-1992    JB/T9092-1999


  • Q641F氣動三片式法蘭球閥  主要零件材質

零件名稱

材質

不鏽鋼

碳鋼

螺栓

不鏽鋼304

碳鋼

彈簧墊圈

不鏽鋼304

不鏽鋼304

螺母

不鏽鋼304

碳鋼

閥蓋

不鏽鋼SS316

碳鋼WCB

閥體

不鏽鋼SS316

碳鋼WCB

球

不鏽鋼SS304

不鏽鋼CF8

密封圈

聚四氟乙烯PTFE

聚四氟乙烯PTFE

閥杆

不鏽鋼SS316

不鏽鋼SS304

填料

聚四氟乙烯PTFE

聚四氟乙烯PTFE

閥杆螺母

不鏽鋼SS316

不鏽鋼SS304

彈簧墊圈

不鏽鋼SS304

不鏽鋼SS304

螺母

不鏽鋼SS304

不鏽鋼SS304

手柄

不鏽鋼SS304

不鏽鋼SS304

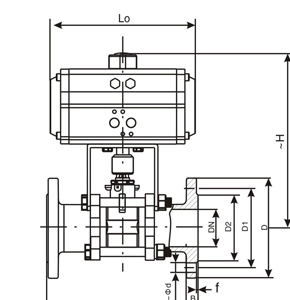

  • Q641F氣動三片式法蘭球閥 外形尺寸

                                                         Q641F氣動三片式法蘭球閥(圖1)

通徑DN

L

A

H

K

N-Φd

15

130

160

290

65

4-12

20

150

160

310

75

4-12

25

160

190

350

85

4-12

32

180

190

370

100

4-16

40

200

206

406

110

4-16

50

230

216

446

125

4-16

65

290

260

550

145

4-16

80

310

286

596

160

8-16

100

350

340

690

180

8-16
