700X多功能水泵控製閥產品說明

700X多功能水泵控製閥是一種安裝在水泵出口處，防止介質倒流的逆止類閥門。當水泵即將停止供水前，閥門先行緩慢關閉90%左右，防止突然停泵而產生的水錘和水擊聲，當水泵完全停止後，閥門在完全關閉，防止泵出的水回流，有效地保護水泵，免受回流的衝擊而產生反轉。該產品是水泵出口必不可少的保護裝置。閥門呈流線型設計，通過電磁閥的導控實現準確的啟閉，使用安全可靠，有效地防止水錘和水擊聲，使用壽命長，安裝，維修方便。

700X多功能水泵控製閥工作原理

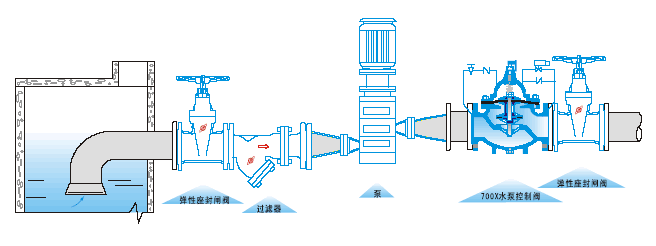

700X水泵控製閥當水泵工作閥門向下遊供水時，電磁導閥全開，針閥調到適當開度，上遊水經過針閥，導閥，單向閥進入主閥控製室，經電磁導閥流出，此時主閥控製室壓力保持主閥處於合適開度，保持下遊正常供水。
700X水泵控製閥當水泵停止工作時，電磁導閥先關閉，主閥停止排水，主閥室壓力升高，主閥開始關閉，當關閉90%時，主閥上部行程開關輸出停泵信號，水泵停止運轉，此時，主閥下遊水經過單向閥進入主控製室，控製室壓力升高，主閥關閉。

700X多功能水泵控製閥技術參數

公稱壓力Mpa	殼體實驗壓力Mpa	密封實驗壓力Mpa	適用介質	適用溫度
1.0	1.5	1.1	水	0~80℃
1.6	2.4	1.76
2.5	3.75	2.75

700X多功能水泵控製閥主要零件

零件名稱	材質
閥體，閥蓋	鑄鐵，鑄鋼，球墨鑄鐵
閥座	青銅，不鏽鋼
閥瓣	碳鋼，不鏽鋼，丁晴橡膠
閥杆	青銅，不鏽鋼
膜片壓板	鑄鋼，不休鋼
彈簧	不鏽鋼

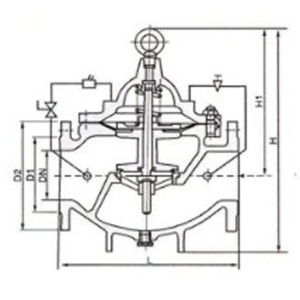

700X水泵控製閥外形尺寸

DN	L	A	A1	H	H1	F	Dmm		D1mm			D2mm		n-Φd
DN	mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN1.0	PN1.6
20	180	292	136	342	247	116	105	105	75	75	75	58	58	4-13.5	4-13.5
25	180	292	136	342	247	116	115	115	85	85	85	68	68	4-13.5	4-13.5
32	180	292	136	342	247	116	140	140	100	100	100	78	78	4-17.5	4-17.5
40	240	330	155	395	278	170	150	150	110	110	112	88	88	4-17.5	4-17.5
50	240	330	155	395	278	170	165	165	125	125	125	102	102	4-17.5	4-17.5
65	250	350	165	405	298	180	185	185	145	145	145	122	122	4-17.5	4-17.5
80	285	365	175	430	313	210	200	200	160	160	160	133	133	8-17.5	8-17.5
100	360	410	195	510	350	275	220	220	180	180	190	158	158	8-17.5	8-17.5
125	400	455	220	560	365	310	250	250	210	210	220	184	184	8-17.5	8-17.5
150	455	475	230	585	420	355	285	285	240	240	250	212	212	8-22	8-22
200	585	530	255	675	450	460	340	340	295	295	310	268	268	8-22	12-22
250	650	623	300	730	470	500	395	405	350	355	370	320	320	12-22	12-26
300	800	700	340	760	490	580	445	460	400	410	430	370	370	12-22	12-26
350	860	840	415	840	526	640	505	520	460	470	490	430	430	16-22	16-26
400	960	880	430	910	570	715	565	580	515	525	550	482	482	16-26	16-30
450	1075	930	460	1030	610	780	615	640	565	585	600	532	550	20-26	20-30
500	1075	980	490	1135	665	830	670	715	620	650	660	585	585	20-26	20-33
600	1230	1060	530	1270	725	920	780	840	725	770	770	685	685	20-30	20-36
700	1650	1130	560	1460	865	980	895	910	840	840	875	800	800	24-30	24-36
800	1750	1230	610	1640	975	1050	1015	1025	950	950	990	905	905	24-33	24-39
