自力式壓差控製閥PN10 產品說明

自力式壓差控製閥PN10是一種利用介質自身的壓力變化進行自我控製而保持流經該被控係統介質壓差不變的節能產品。適用於供暖方式采用雙管係統的壓差控製，保證係統的壓差基本不變，減低噪音，平衡阻力，消除熱網的水力失調。自力式壓差控製閥不許外來能源依靠被控介質自身壓力變化進行自動調節，自動消除管網的剩餘壓力及壓差。波動引起的流量偏差，恒定用戶進出口壓差，有助理係統安全溫度運行，特別適用空調係統和控製閥係統中。

自力式壓差控製閥PN10 工作原理

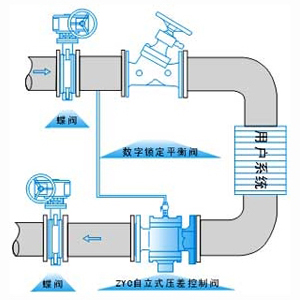

自力式壓差控製閥PN10一般安裝在用戶入口回水管上，把閥下倒壓管與入口處供水管相接，P1為供水壓力，P2為閥內回水壓力，P3為閥外回水壓力。設閥內係統壓差△P1（△PI=P1-P2）為閥門壓差設定值時，閥門下膜10壓力，P1與P2加上彈簧被壓縮變形，產生的推力相平衡，從而確定了流體流過閥門的流通及麵積，A和流量係數，當流量改變時，上述率的平衡是閥門的流通截麵積A和流量係數發生變化，但△PI保持不變。當流體性質管徑、流量、阻力確定後，單管阻力計算公式可近使寫為：△P=Kqm2，公式中△P-----管路總阻力，K---管路阻抗，Qm---流量。由此公式可知，管路阻力與質量、流量的二次方及管路的阻抗成正比，當流量變化時，使上膜室壓力P2變化導致閥芯上下移動，使A及相應的流量係數均改變來調整閥內係統總阻力的變化，使△PI基本保持不變。

自力式壓差控製閥PN10 性能特點

1、自力式壓差控製閥選用主要控製參數為，公稱直徑、壓力控製範圍，設計公稱壓力，介質允許溫度範圍，控製精度等，屬動態平衡閥。
2、對便流量水係統、在其中某兩點要求，壓差恒定的位置，安裝自立式壓差控製閥，即可消除該被控製係統內部，用戶進行流量調節引起的幹擾，也可消除外部管路壓力波動被控係統的幹擾，使係統在較穩定的工礦下運行，達到保證供暖（空調）節能能源的目的。
3、在動態控製的管網係統中，如末端未變流量係統，應設置自立式壓差控製閥，以保證被控係統始終在額定壓差下正常工作。
4、便流量的水平之平、幹管入口處以及在安裝溫控閥、調節閥等的動態係統的支、幹管入口處、安裝自立式壓差控製閥可使被控係統、回水管之間的壓差保持恒定值。
5、應按照通過流量和工作壓差範圍來選擇，自立式壓差控製閥注意：由於多數產品的工作壓差、範圍比較窄，如果超出了工作範圍，將會失去控製作用。不應該安裝管徑選擇閥門規格。
6、室內供暖為雙管係統的計量收費係統，熱力入口應設有直立式壓差控製閥、兩端壓差不予大於100KPA，不小於8KPA。
7、壓差控製閥的實際工作、壓差超出產品工作壓差範圍，應采用其它調型設備，進行初步調節。
8、通暢自立式壓差控製閥沒有切斷功能，需要設置關斷閥門。
9、要注意防止水中的雜質、柱塞閥門的毛細管和磨合部件，並要設置閥前過濾器。

自力式壓差控製閥PN10 製造標準

法蘭標準：GB/T172416、GB/T9113
實驗標準：GB/T13927、AP98
壓差控製範圍：定壓差型10kPa、20KPa、30KPa

自力式壓差控製閥PN10 技術參數

公稱壓力	殼體試驗壓力	使用介質	介質溫度
1.6MPa	2.4MPa	水、油等非腐蝕性液體	0～100℃

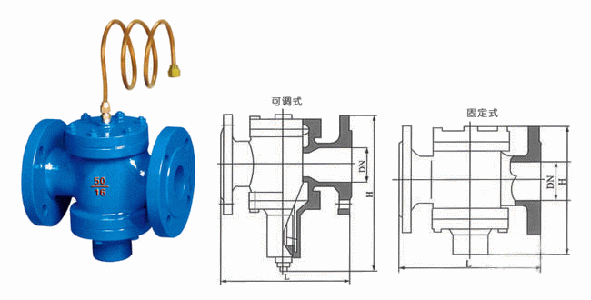

自力式壓差控製閥PN10 主要外形尺寸

DN(mm)	連接方式	L(mm)	H	H1	流量m3/h	適用介質	介質溫度	主要零件材料
15	螺紋	110	72	98	0.2-1	水、油等非腐蝕性液體	0～100℃s	閥體,上蓋和下蓋為鑄造黃銅,閥芯為銅,膜片為尼龍強化橡膠,彈簧為不鏽鋼
20		110	72	98	0.3-1.5
25		115	82	102	0.5-2
32	法蘭	160	91	94	1-4
40		200	147	112	1.5-6
50		215	120	112	2-8
65		220	125	120	3-12
80		275	188	133	5-20
100		290	208	160	10-52
125		310	226	175	15-45
150		350	258	195	30-80
200		430	301	230	40-180
250		520	367	265	100-300
300		635	430	300	150-500
350		670	504	340	200-700
