複合式高速排氣閥產品說明

產品名稱：複合式高速排氣閥

公稱通徑：DN15～DN400

結構形式：浮球式

公稱壓力：1.6MPa-2.5MPa

連接方式：法蘭式

適用溫度：-29ºC～+80ºC

驅動方式：自動

閥體材質：鑄鐵、鑄鋼、不鏽鋼

製造標準：國標GB、德國DIN、美國API、ANSI

適用介質：給排水、清水等

複合式高速排氣閥可防止浮球在高速氣流中被吹起而堵塞排氣口，造成排氣閥失效。為防止閥口被吹堵，傳統式高速進排氣閥在入口設置護筒，使閥門在結構上變得複雜。

複合式高速排氣閥產品特點

1、充水時高速排氣，不怕吹堵。
2、放水時高速吸氣。
4、正常壓力下微量排氣。

複合式高速排氣閥工作原理

複合式高速排氣閥是利用伯努利理論製造的一種能夠在氣流下保持全開，當實心水柱上升時，浮球能夠馬上被浮起並嚴密封閉排氣口的浮球式排氣閥。該閥采用特定的浮球直徑，使得它產生的氣流動力能維持浮球在氣流經過時開啟（懸浮），實心水柱上升時產生的浮力又能使其浮起，配之入口處以一個合適角度的圓錐體，可做到不管氣壓多大、氣流速度多高，排氣口也不會被吹堵。

複合式高速排氣閥材料參數

名稱	材質
閥體	HT200
閥蓋	HT200
浮球	SUS 304
杠杆架	鑄銅ZH59
杆	鑄銅ZH59
塞頭	丁睛橡膠NBR

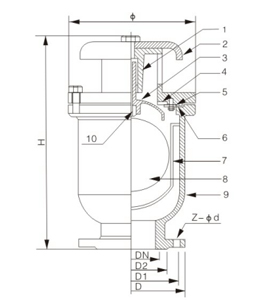

複合式高速排氣閥外形尺寸

通徑	D	D1	D2	Φ	H	Z-Φd
25	115	85	68	195	320	4-14
50	160	125	100	195	320	4-18
80	195	160	135	242	375	4-18
100	215	180	155	260	395	8-18
150	280	240	210	345	500	8-23
200	335	295	265	425	600	8-23
250	390	350	320	500	680	12-23
300	440	400	368	605	780	12-23
350	500	460	425	650	860	16-23
400	565	515	485	740	940	16-25

複合式高速排氣閥安裝要求

1、於安裝前，請先檢查並清除主體內的雜物。
2、在閥前裝一隻閘閥，以便下次的安裝維修。閥如果安裝於蔭井內，應有足夠空間以便容納技術人員調整及維護工作。
3、若排氣閥安裝於室外，請注意閥門的保溫，以防閥門內水結冰或凍裂閥門。
4、若排氣閥所在管線送斷水頻繁，建議在排氣閥前加裝一個緩衝閥。
5、複合式高速排氣閥常見的安裝地點有以下幾個位置：局部最高點、下降坡度變大點、上升坡度變小點、長距離無折點上升或下降管段。

複合式高速排氣閥安裝位置的選擇

排氣閥的安裝位置直接影響著排氣效果和管道的運行狀態。設計人員在設計時，往往局限於局部最高點，排氣閥的安裝位置有多種，隻有對整個管道綜合考慮，才能使排氣效果達到最佳。常見的安裝地點有以下幾個位置：局部最高點、下降坡度變大點、上升坡度變小點、長距離無折點上升或下降管段。
