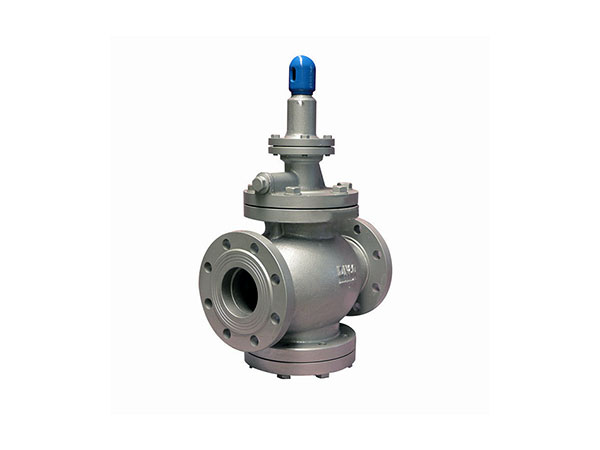

蒸汽減壓閥產品概述

產品名稱：蒸汽減壓閥

產品型號：Y43H

公稱通徑：DN15-DN500

公稱壓力：1.6MPa-16MPa

適用介質：水、蒸汽

適用溫度：0℃-425℃

閥體材質：鑄鋼、不鏽鋼

連接方式：法蘭連接

Y43H先導活塞式蒸汽減壓閥屬於先導活塞式減壓閥，由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成；導閥由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。Y43H在普通減壓閥基礎上做了很大改進，加大了活塞麵積，改變了節流結構。改變了密封形式，加大了過流麵積等，從而在提高靈敏度、流量、壽命等方麵大大改善了性能。本產品主要用於蒸汽管路，適用於流量大流量變化大，進口壓力變化大的蒸汽管路。

蒸汽減壓閥性能範圍

公稱壓力（MPa）	1.6	2.5	4.0	6.4	10.0	16.0
殼化試驗壓力（Mpa）	2.4	3.75	6.0	9.6	15.0	24
密封試驗壓力（Mpa）	1.6	2.5	4.0	6.4	10.0	16.0
最高進口壓力（Mpa）	1.6	2.5	4.0	6.4	10.0	16.0
出口壓力範圍（Mpa）	1.0-1.0	0.1-1.6	0.1-2.5	0.5-3.5	0.5-35	0.5-45
壓力特性偏差（Mpa）△P2P	GB12246-1989
流量特性偏差（Mpa）△P2G	GB12246-1989
最小壓差（Mpa）	0.15	0.15	0.2	0.4	0.8	1.0
滲漏量	GB12245-1989
標準	其他非標定製

蒸汽減壓閥流量係數(Cv)

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

蒸汽減壓閥主要零件材料

零件名稱	零件材料
閥體閥蓋底蓋	WCB
閥座閥盤	2Cr13
缸套	2Cr13/銅合金
活塞	合金鑄鐵
導閥座導閥杆	2Cr13
主閥彈簧	1Cr18Ni9Ti
導閥主彈簧	50CrVA
調節彈簧	60Si12Mn

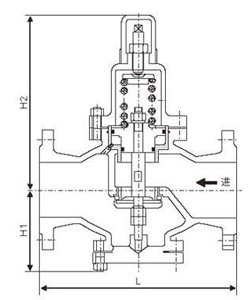

蒸汽減壓閥外形尺寸(PN1.6-4.0)單位：mm

公稱通徑 DN	外形尺寸
	L		H	H1
	1.6/2.5MPa	4.0MPa	H	H1
15	160	180	295	90
20	160	180	330	98
25	180	200	330	110
32	200	220	330	110
40	220	240	345	125
50	250	270	345	125
65	280	300	350	130
80	310	330	385	160
100	350	380	385	170
125	400	450	400	200
150	450	500	415	210
200	500	550	475	240
250	650		525	290
300	800		580	335
350	850		620	375
400	900		660	405
450	900		730	455
500	950		750	465

蒸汽減壓閥外形尺寸(PN6.4-16.0) 單位：mm

公稱通徑 DN	外形尺寸
	L		H	H1
	6.4MPa	10.0/16.0MPa	H	H1
15	180	180	305	105
20	180	200	340	105
25	200	220	340	120
32	220	230	340	120
40	240	240	355	135
50	270	300	355	135
65	300	340	360	140
80	330	360	395	170
100	380		400	185
125	450		415	215
150	500		430	225
200	550		495	260
250	650		545	310
300	800		600	355
350	850		640	395
400	900		690	435
500	950		780	495
