針型閥

外螺紋針型閥

產品簡介

外螺紋針型閥 產品說明產品型號：J23W公稱通徑：DN6-DN25公稱壓力：6000Psi(414bar)適用溫度：-20℃~170℃適用介質：水、蒸汽、油品、

產品型號：
瀏覽次數：
詳細介紹在線留言

  • 外螺紋針型閥 產品說明

產品型號：J23W

公稱通徑：DN6-DN25

公稱壓力：≤6000Psi(414bar)

適用溫度：-20℃~170℃

適用介質：水、蒸汽、油品、氣體

閥體材質：碳鋼、不鏽鋼

連接方式：外螺紋


  • 外螺紋針型閥 性能規範

公稱壓力(MPa)

試驗壓力(MPa)

工作壓力(MPa)

工作溫度(℃)

適用介質

殼體(MPa)

密封

密封(氣)

1.6

2.4

1.76

0.6

1.6

P≤540℃

液化石油氣水、酸、蒸汽、油品等

4.0

6.0

4.4

0.6

4.0

16.0

24.0

17.6

0.6

16.0

C≤425℃

32.0

48.0

35.2

0.6

32.0


  • 外螺紋針型閥 主要零件材料

零件名稱

材質

閥體

20# A105 SS304 SS304L SS316 SS316L

閥蓋墊片

紫銅PTFE

閥蓋

20# A105 SS304 SS304L SS316 SS316L

填料墊

PTFE 柔性石墨 金屬盤根

填料

PTFE 柔性石墨

填料壓蓋

20# A105 SS304 SS304L SS316 SS316L

閥杆

20# A105 SS304 SS304L SS316 SS316L

手柄

20# A105 SS304 SS304L SS316 SS316L

內六角螺釘

20# A105 SS304 SS304L SS316 SS316L


  • 外螺紋針型閥 外形尺寸

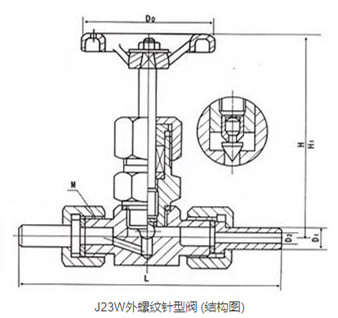

                                                                         外螺紋針型閥(圖1)

公稱直徑(mm)

尺寸

重量(Kg)

Do

D1

D2

L

H1

H2

M

6

65

14

6

140

96

106

20×1.5

0.9

10

80

18

10

160

115

125

24×1.5

1.18

15

100

22

15

180

122

132

30×2

2.0

20

110

28

18

220

156

166

36×2

3.5

25

140

33

22

230

169

180

39×2

4.3
