自力式調節閥

自力式溫度調節閥

產品簡介

自力式溫度調節閥 產品概述自力式溫度調節閥是由溫度傳感器與控製閥兩部分組成，是一種無需外來能源，利用被控介質自身溫度變化進行自動調節的節能產品。產品適用於以各種

產品型號：
瀏覽次數：
詳細介紹在線留言

  • 自力式溫度調節閥 產品概述

自力式溫度調節閥是由溫度傳感器與控製閥兩部分組成，是一種無需外來能源，利用被控介質自身溫度變化進行自動調節的節能產品。產品適用於以各種氣體、蒸汽、熱水、油等為介質的各種熱交換器中的溫度自動控製。
自力式溫度調節閥具有溫度設定範圍寬、調整方便、可連續進行溫度設定、超溫過栽保護、溫度設定方便等優點。調節閥廣泛應用於城市供熱、采暖係統及電力、石油、冶金、製藥、鍋爐等工業部門。


  • 自力式溫度調節閥 主要零件材料

閥體ZG230—45ZG1Cr18Ni9Ti
閥座ZG1Cr18Ni12Mo2TiCr18Ni12Mo2Ti
閥芯1Cr18Ni9TiCr18Ni12Mo2Ti
波紋管套1Cr18Ni9TiCr18Ni12Mo2Ti
平衡波紋管1Cr18Ni9Ti
溫包H621Cr18Ni9Ti
毛細管H621Cr18Ni9Ti
接頭351Cr18Ni9Ti


  • 自力式溫度調節閥 主要技術參數

公稱通徑DN (mm)1520253240506580100125150200250
公稱壓力PN(Mpa)1.6    4.0
額定流量係數（KV）單座5711203048751201903004807601100
雙座

12223353531322093305288361210
套筒

11203048751201903004807601100
額定行程
6810142035
允許最大壓差(Mpa)1.61.50.5
溫度調節範圍(°C)0~70、50~120、100~170、150~220、200~270
調節精度（%）±5
允許超載值（°C）分別為上述溫度調節範圍上限加50
使用環境溫度（°C）-40~+80
安裝接頭（M）G1”
毛細管長度（M）3、5
允許
泄漏量		硬密封（1/h）雙座、套筒：5×10-3×閥額定容量（II級）
單座：10-4×閥額定容量（IV）

軟密封（m1/min）

0.150.150.150.300.300.450.600.901.704.04.06.7511.10

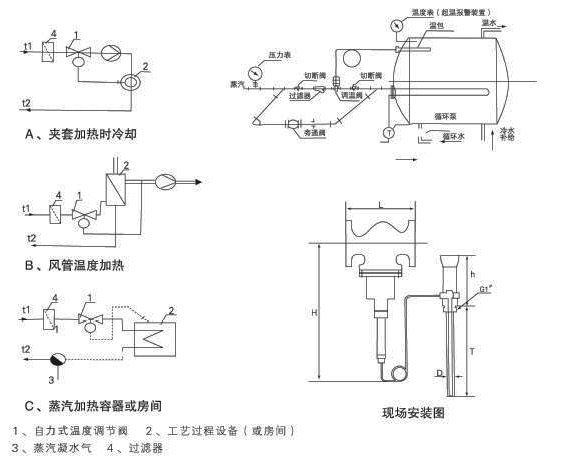

  • 自力式溫度調節閥 安裝示意圖


  • 自力式溫度調節閥 外形尺寸

DN (mm)D (mm)D1 (mm)螺栓孔 (n-Φ)L (mm)d (mm)L1 (mm)H(mm)G (in)導管長 (m)
321351004-Φ181802543038011/4″3
401451104-Φ182002543041011/4″3
501601254-Φ182302543045011/4″3
651801454-Φ182902543049011/4″3
801951608-Φ183102543053011/4″3
1002151808-Φ183502543056011/4″3
1252452108-Φ183952555060011/4″4
1502802408-Φ234702555064011/4″4
20033529512-Φ236002555069011/4″4
25040035512-Φ236302555072011/4″4

注：

  1. D、D1、n-Φ為PN1.6MPa法蘭接口尺寸；

  2. 如用戶需要PN2.5MPa產品或口徑為DN15、DN20、DN25、DN300的產品，請向我公司查詢尺寸；

  3. 閥體材質：普通鑄鐵、球墨鑄鐵、鑄鋼。
