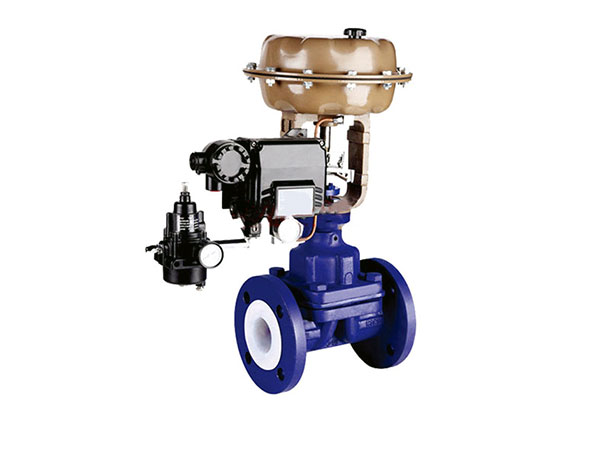

氣動隔膜調節閥
產品簡介
News Center
新聞中心 氣動隔膜調節閥是由多彈簧氣動薄膜執行器與隔膜調節閥閥體組成，一般用於氯氣介質中，也可稱為氣動氯氣調節閥。氣動隔膜調節閥具有結構簡單、流路阻小、流通力較同口徑的其它閥大，無泄漏，能用於高粘度及懸浮顆粒流體的調節，根據隔膜材料的不同（橡膠或聚四氟乙烯）適用於調節強堿、強腐蝕性介質。由隔膜閥配用氣動薄膜執行機構組成。隔膜與閥體間“山”形凸出麵進行密封,與外界隔離(無填料函),特別適合於要求耐腐蝕、劇毒場合。氣動隔膜調節閥采用模塊化設計，可采用不同組合、配用各種附件。其主要特點如下：
(1) 采用輕型執行機構，高度及重量均可減小30%。
(2) 閥體內表麵有多種材料塗複層，避免介質直接接觸，承受強閥腐蝕性介質的腐蝕。
(3) 閥門關閉時，內、外泄漏量為零，特別適合於劇毒介質或不允許汙染介質的閥節。
(4) 流路簡單，阻力小，額定流量係數比同口徑單座，套筒調節閥大。
公稱通徑(DN) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
流量係數 | KV | 8 | 12 | 16 | 38 | 60 | 68 | 90 | 150 | 300 | 500 | 600 | 1200 | 1800 |
允許壓差(MPa) | 1.0 | 0.89 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 0.6 | 0.38 | 0.15 | 0.09 | |||
公稱壓力(MPa) | 1.6、2.5、4.0、6.4 | |||||||||||||
額定行程 | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||
配用執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | / | |||||||||
閥蓋形式 | 標準型(-17～+250℃) | |||||||||||||
壓蓋形式 | 螺栓壓緊式 | |||||||||||||
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 | |||||||||||||
閥體材質 | HT200、ZG230～450或下述材質襯裏 | |||||||||||||
閥芯形式 | 隔膜式 |
流量特性 | 快開特性 |
閥芯材料 | 2Cr13+襯裏 |
執行器類別 | ZHA/B多彈簧簿膜執行機構 | ||||
執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
有效麵積(cm2) | 350 | 350 | 560 | 900 | 1400 |
行程 | 10、16 | 24 | 40 | 40、60 | 100 |
彈簧範圍(KPa) | 20～100（標準）、20-60、60-100、40-200、80-240 | ||||
膜片材料 | 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 | ||||
供氣壓力 | 140～400KPa | ||||
氣源接口 | RC1/4" | ||||
環境溫度 | -30～+70℃ | ||||
可配附件 | 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 | ||||
作用形式 | 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) | ||||
項目 | 不帶定位器 | 帶定位器 | ||
基本誤差% | ±5.0 | ±1.0 | ||
回差% | 3.0 | 1.0 | ||
死區% | 3.0 | 0.4 | ||
始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 |
始點 | ±5.0 | ±1.0 | ||
氣關 | 始點 | ±5.0 | ±1.0 | |
終點 | ±2.5 | ±1.0 | ||
額定行程偏差% | ≤2.5 | |||
泄露量L/h | 0.01%×閥額定容量 | |||
可調範圍R | 30：1 | |||
閥體 | HT200、ZG230～450或下述材質襯裏 |
隔膜 | 丁荃膠、天然膠、聚四氟乙烯波紋 |
薄膜 | 丁腈橡膠夾增強滌綸織物 |
彈簧 | 60S12Mn、閥體襯裏材質及適用範圍 |
閥體襯裏 | 使用溫度（℃） | 適用介質 |
無襯裏 | -10～+175 | 適用於非腐蝕性介質 |
軟橡膠 | -10～+85 | 有很好的耐磨性能，適用於水泥、粘土、煤塵、幹燥化肥等 |
硬橡膠 | -10～+85 | 適用於無機械、鹽類、鹽酸、鍍金屬溶液、軟水、氯化物、氯氣等 |
氯丁膠 | -10～+105 | 適用於動物油、植物油和潤滑油，PH值變化範圍很大的腐蝕性泥漿。抗磨損性能良好 |
丁荃膠 | -10～+120 | 防腐性能和耐磨性能良好，對大部分無機酸和酸性灰漿的耐蝕性最好 |
搪瓷 | -10～+175 | 適用於溫無機酸、氧化酸、鹵素、醇類、酯類等化合物 |
氟46 | -10～+190 | 適用於硫酸、鹽酸、氫氧化鈉等強腐蝕介質 |
