凸耳對夾式止回閥

產品簡介

凸耳對夾式止回閥 產品說明產品口徑 DN50-DN1200產品壓力 150LB-2500LB產品材質 WCB,CF8,A105,F304,F3

產品型號：
瀏覽次數：
詳細介紹在線留言

  • 凸耳對夾式止回閥 產品說明

產品口徑    DN50-DN1200

產品壓力    150LB-2500LB

產品材質    WCB,CF8,A105,F304,F316

適用溫度：-20℃～425℃

適用介質：水、油品、蒸汽

連接方式：對夾法蘭連接


  • 凸耳對夾式止回閥 設計標準

設計製造標準

API594,API 6D,ASME B16.34

結構長度

API 594,API 6D，ASME B16.10

連接尺寸

ASME B16.5,ASME B16.47

試驗標準

API 598,API 6D


  • 凸耳對夾式止回閥 產品特點

1、對夾凸耳雙瓣止回閥結構長短、體積小、重量輕、為閥門安裝、搬運、存放及管道布置帶來很大便利，並能節省成本。

2、降低了線震動，為了把線震動降低到小限度或排除線震動，須在液流有機會逆流之前盡快關閉止回閥。
雙瓣止回閥當中的每個瓣片尺寸隻有全結構止回閥瓣尺寸的一半，它所經曆是降低了流體阻力，並可以更加快速地移動到關閉位置。它們的旋轉半徑隻有常規止回閥的一半。其從打開位置到關閉位置的前沿距離減半，從而把行程時間降低

3、雙瓣止回閥減少水錘，各全結構旋啟式止回閥對比，雙瓣式止加回閥的瓣片已經被大大地降低了重量，其能夠把砰擊和水錘現象降低到小限度。


  • 凸耳對夾式止回閥 外形尺寸

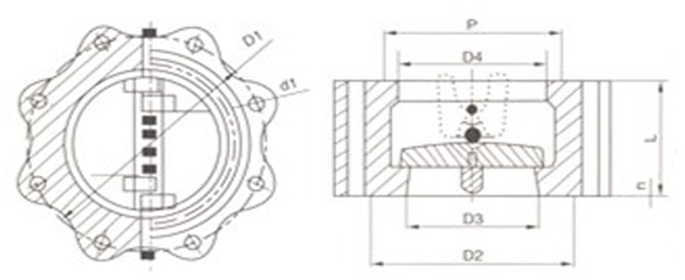

凸耳對夾式止回閥(圖1)

口徑尺寸
NPSDNLDD1D2D3D4
RFRJ
8200127343298.5270273203210
10250146406362324330254266
12300181483432381406305310
14350184533476413425350355
16400191597540470483400405
18450203635578533546450455
20500219699636584597500505
24600222813749.6692711600605
28700305837795.5762′-700700
30750305887846813′-746750
32800305941900864′-796800
3690036810571009.5972′-898910
42105043212261171.51130′-10501055
