止回閥

Y型螺紋止回閥

產品簡介

Y型螺紋止回閥 產品說明產品型號:HY11X產品口徑:DN15-DN100產品壓力:1.6MPa-4.0MPa產品材質:碳鋼、不鏽鋼適用介質:水、氣、油適用溫度

產品型號:
瀏覽次數:
詳細介紹在線留言
  • Y型螺紋止回閥 產品說明

產品型號:HY11X

產品口徑:DN15-DN100

產品壓力:1.6MPa-4.0MPa

產品材質:碳鋼、不鏽鋼

適用介質:水、氣、油

適用溫度:-20℃-200℃

連接方式:螺紋連接


  • Y型螺紋止回閥 產品特點

1、閥瓣做升降運動,連通管使上腔與閥門出口連通,閥瓣升起與回落時,減少衝擊和振動,並使閥瓣達到全行程。
2、閥體為Y型,阻力小,導向套為不鏽鋼材料,閥蓋運作靈活。
3、采用壓力自緊式密封,密封可靠。
4、閥瓣與閥座密封麵均采用鈷基質合金堆焊而成,硬度高,抗腐蝕,抗擦傷,經久耐用。

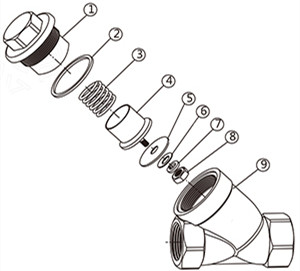

Y型螺紋止回閥 主要零件材料

序號

名稱

材料

1

閥蓋

CF8

2

體蓋墊片

PTFE

3

彈簧

SS304

4

止回桶

CF8

5

密封圈

PTFE

6

墊片

SS304

7

彈簧墊片

SS304

8

螺母

SS304

9

閥體

CF8


  • Y型螺紋止回閥 設計標準

設計標準

ASME B16.34

壁厚標準

ASME B16.34

螺紋標準

ASME B1.20.1,BS21,DIN 2999/259,ISO 228/1,JIS B 0203,ISO 7/1

檢測標準

MSS SP-110,EN 1226

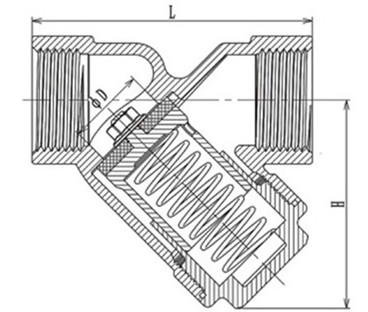

  • Y型螺紋止回閥 外形尺寸

                                     Y型螺紋止回閥(圖2)

序號

d

L

H

1/2"

17.5

67

44.7

3/4"

23

75

52.1

1"

29

90

65.7

1-1/4"

38

110

70

1-1/2"

43.5

120

79.5

2"

55

140

95.5

2-/2"

69

190

125

3

81.5

205

144.5
