PZ41H排渣閘閥產品說明

產品名稱：排渣閘閥

產品型號：PZ41H

公稱通徑：DN50～DN500

結構形式：閘板式

公稱壓力：1.6Mpa～6.4Mpa

連接方式：法蘭

適用溫度：-20ºC～+150ºC～425ºC～550ºC

驅動方式：手動、傘齒輪、電動、氣動、液動

閥體材質：WCB、鑄鋼、碳鋼、不鏽鋼、鉻鉬鋼

製造標準：國標GB、德國DIN、美國API、ANSI

適用介質：水、油、蒸汽、灰渣、煤渣、礦漿

PZ41H、PZ941H排渣閘閥適用於公稱壓力PN1.6～6.4MPa，工作溫度0～350℃的火力電站水利係統及水利工程的灰漿排放係統管路上，切斷或接通管路中灰水混合物，渣水混合物。其他排渣閘閥：電動排渣閘閥，高溫排渣閘閥，陶瓷排渣閘閥，傘齒輪排渣閘閥。

PZ41H排渣閘閥結構特點

1、采用中法蘭螺栓連接，支管兩端為法蘭連接或對焊連接；
2、啟閉件采用半密封副強製密封，性能優良
3、密封副材料為耐磨陶瓷或耐磨合金，耐磨性強，耐磨性強、耐用衝蝕、耐擦傷、摩擦力小、密封可靠；
4、閥體出口流道結型合理，不存渣，啟閉靈活，不卡阻；
5、閥杆經調質和表麵氮化處理，有良好的搞腐蝕性，抗擦傷性和耐磨性；
6、中大口徑設置滾動軸承，啟閉輕鬆。

PZ41H排渣閘閥采用標準

設計標準	結構長度	壓力-溫度	連接法蘭	試驗和檢驗	產品標識
GB/12234 GB/3595	GB/12221	GB/9131 JB/T74 HG/20604	JB/T74-90 GB/9113 HG/20592-20635	JB/T9092-1999 GB/13927	JB/T7928 GB/T12220

PZ41H排渣閘閥性能規範

型號	公稱壓力	試驗壓力		適用溫度	適用介質
型號	公稱壓力	強度試驗	密封試驗	適用溫度	適用介質
1.6	2.4	1.8	22.0	≤350	灰水混合物、渣水比1：6 最大粒度＜50mm
2.5	3.8	2.8	27.5
4.0	6.0	4.4	35.2
6.4	9.6	7.1	22.0

PZ41H排渣閘閥主要零部件材料

閥體	閥蓋	支架	閥板	閥杆	閥座	密封環	填料	閥杆螺母	適用介質	適用溫度
WCB	WCB	WCB	WCB+耐磨合金WCB+陶瓷	2Cr13	WCB+耐磨合金WCB+陶瓷	增強柔性石墨		ZCuAI10Fe3	煤、灰渣、泥漿	350

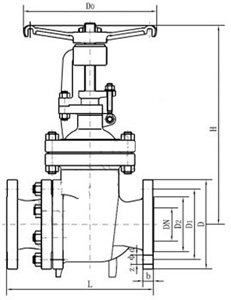

PZ41H排渣閘閥主要外形尺寸PN1.6-2.5MPa

DN	L	D	D1	D2	b	z×d	f	H	H1
50	250	165	102	99	20	4×18	3	420	335
80	280	200	133	132	22	8×18	3	615	510
100	300	220	180	158	24	8×18	3	805	685
150	350	285	240	212	28	8×22	3	952	790
200	400	340	295	268	30	12×22	3	1085	885
250	450	405	355	320	32	12×26	3	1235	1015
300	500	460	410	370	34	12×26	4	1450	1190
350	550	520	470	430	38	16×26	4	1640	1350
400	600	580	525	482	40	16×30	4	1798	1460
450	650	640	585	532	44	21×30	4	1980	1620
500	700	715	650	585	46	20×33	4	2190	1800
