BZ41H保溫閘閥產品說明

產品型號：BZ41H/W

產品口徑：DN15-500mm

產品壓力：1.6-6.4MPa

產品材質：鑄鋼、不鏽鋼

保溫夾套閘閥適用於公稱壓力PN1.0～10.0MPa、Class150～600、JIS10K～20K，工作溫度-29～425℃（碳鋼）、-40～500℃（不鏽鋼）的管路上作啟閉用，並能保溫和防止介質結晶。
選用不同的材質，可分別適用於重油、膠類、硝酸、醋酸、強氧化性介質及尿素等多種介質。

BZ41H保溫閘閥製造標準

設計製造	GB12234-89
結構長度	GB12221-89
法蘭尺寸	JB/T79-94
閥門檢查和試驗	GB13927

BZ41H保溫閘閥能規範

型號	公稱壓力				工作溫度℃	適用介質
		強度(水)(MPa)	密封(水)(MPa)	低壓密封(空氣)(MPa)
BZ41H-16C	1.6	2.4	1.8	0.6	≤200	酸、堿類
BZ41W-16P(R)	1.6	2.4	1.8	0.6	≤200	酸、堿類
BZ41W-25P(R)	2.5	3.8	2.8	0.6	≤200	酸、堿類
BZ41W-40P(R)	4	6	4.4	0.6	≤200	酸、堿類
BZ41W-64P(R)	6.4	9.6	7	0.6	≤200	酸、堿類

BZ41H保溫閘閥連接尺寸

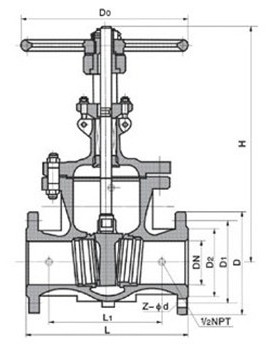

BZ41H保溫閘閥(圖1)

型號	公稱通徑DN	尺寸
		L	D	D1	D2	Z-Φd	H	Do
BZ41W-16P(R)	15	130	95	65	45	4-14	170	120
	20	150	105	75	55	4-14	190	140
	25	160	115	85	65	4-14	205	160
	32	180	135	100	78	4-18	270	180
	40	200	145	110	85	4-18	310	200
	50	250	160	125	100	4-18	358	240
	65	265	180	145	120	4-18	373	240
	80	280	195	160	135	8-18	435	280
	100	300	215	180	155	8-18	500	300
	125	325	245	210	185	8-18	614	320
	150	350	280	240	210	8-23	674	360
	200	400	335	295	265	12-23	818	400
	250	450	405	355	320	12-25	969	450
	300	500	460	410	375	12-25	1145	560
