PZ673H氣動刀閘閥產品概述

1、刀形漿閘閥按照口徑不同製成暗杆和明杆兩種形式I暗杆DN100-1600mm．明杆DN50-900mm）．全圓形的直流通遵設計不存渣、不卡阻。刀板底端另工成刀刃狀，對鬆軟物料如纖維、紙漿、木漿具有切斷功能．同時有良好開啟和關閉作用。在刀板上端安裝有硬聚四氟乙爝刮泥器，可防止粉塵、砂礫等擦傷性物質進入填料盒，可顯著提高刀板壽命。閥板材質選用不鏽鋼、糟磨拋光處理可獲褥優良密封效果。

2、閥體、填料函均為精密鑄造，其中閥體采用凸緣式整體鑄造，不鏽鋼、硬質合金材質可根據用戶需要選用304、316、316L、2520、WCB、2Cr13．密封圈采用硬密封或PTFE增強聚四氟乙烯材質．耐腐蝕、耐麻損、不沾渣。

3、閥板有多個支撐點，使閥板有很好的自對中。當閥門處於關閉狀態，並承受背壓時，閥板不姓偏移。

4、刀形漿閘棚內部可以製成V形、三角形、五角形通道．以適應流體調節控製要求。

5、刀形漿閘閥連接形式有對夾式、法蘭支耳式，密封有金屬對金屬硬密封、金屬對聚胺脂、帶增強的聚四氟乙烯橡膠等軟密封。

PZ673H氣動刀閘閥主要性能規範

公稱壓力	PN
殼體試驗	1.5xPN
密封試驗	1.1xPN
工作溫度	橡膠（NBR）≤ 80℃，四氟密封（PTFE）:-40℃~180℃
工作溫度	碳素鋼：-29℃—425℃，不鏽鋼：-40℃—600℃ ，鉻鉬釩鋼：≤550℃ ，高鉻鎳鋼：≤900℃
運用介質	糖漿、紙漿、汙水、煤漿、灰、渣水混合物

PZ673H氣動刀閘閥技術規範

設計依據	GB標準	ANSI標準
設計標準	JB/T8691-1998	ANSI B16.34
鏈接法蘭尺寸	GB/9113、JB/T79	ANSI B16.5
試驗和檢驗	JB/T9092	API 598

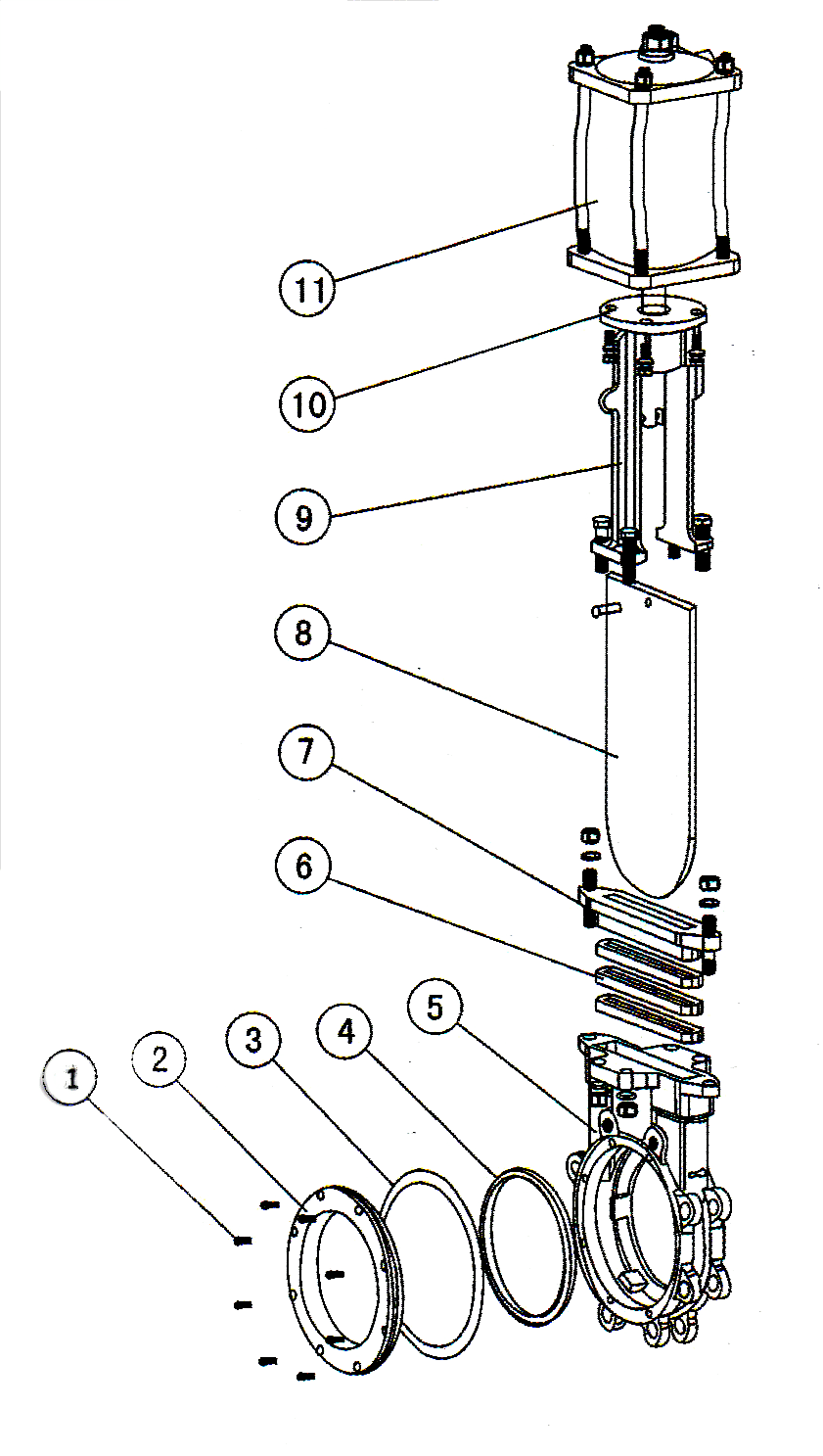

PZ673H氣動刀閘閥主要零件材質表

序號	零件名稱	材質
序號	零件名稱	C	P	R
1	內六角螺釘	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
2	閥蓋	WCB	1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
3	墊片	PTFE	PTFE	PTFE
4	閥座	1Cr18Ni9Ti或PTFE、橡膠		1Cr18Ni12Mo2Ti或PTFE、橡膠
5	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
6	密封填料	丁腈橡膠或PTFE	丁腈橡膠或PTFE	丁腈橡膠或PTFE
7	壓蓋	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
8	閘板	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
9	支架	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti
10	推拉杆	45#鋼鍍鉻	45#鋼鍍鉻	45#鋼鍍鉻
11	氣動執行器	QD係列

*注：係列閘閥主要零部件及密封密封閥座的材質可根據實際工況條件或用戶特殊要求設計選用。

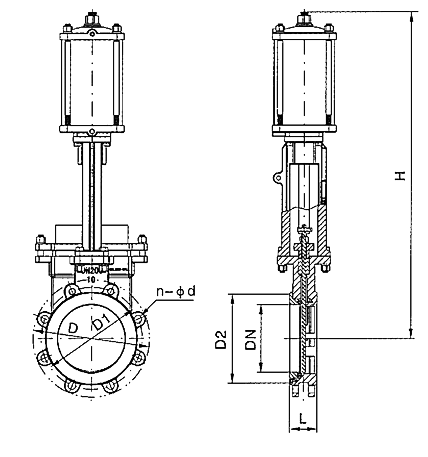

PZ673H氣動刀閘閥主要外形及連接尺寸

PZ673H氣動DAOZ(圖2)

通經		GB標準外形及連接尺寸（PN1.0MPa）						ANSI標準及連接尺寸（Class 150）
DN	in	L	H	D	D1	D2	n-φ	L	H	D	D1	D2	n-φ
50	2	60	335	165	125	100	2-φ18 2-M16	48	335	152	120.5	92	2-φ19 2-M16
65	21/2	60	363	185	145	120	2-φ18 2-M16	48	363	178	139.5	105	2-φ19 2-M16
80	3	60	395	200	160	135	2-φ18 2-M16	50	395	190	152.5	127	2-φ19 2-M16
100	4	60	465	220	180	155	6-φ18 2-M16	50	465	229	190.5	157	6-φ19 2-M16
125	5	60	530	250	210	185	6-φ18 2-M16	57	530	254	216	186	6-φ22 2-M20
150	6	70	630	285	240	210	6-φ23 2-M20	57	630	279	241.5	216	6-φ22 2-M20
200	8	80	750	340	295	265	6-φ23 2-M20	70	750	343	298.5	270	6-φ22 2-M20
250	10	86	900	395	350	320	8-φ23 2-M20	70	900	406	362	324	8-φ25 4-M22
300	12	92	1120	445	400	368	8-φ23 2-M20	76	1120	483	432	381	8-φ25 4-M22
350	14	100	1260	505	460	428	10-φ23 2-M20	76	1260	533	476	413	8-φ29 4-M27
400	16	120	1450	565	515	480	10-φ25 6-M22	89	1450	597	540	470	12-φ29 4-M27
450	18	125	1600	615	565	532	14-φ25 6-M22	89	1600	635	578	533	12-φ32 4-M30
500	20	130	1800	670	620	585	14-φ25 6-M22	114	1800	699	635	584	14-φ32 6-M30
600	24	130	2300	780	725	685	14-φ30 6-M27	114	2300	813	749.5	692	14-φ35 6-M33
