Z11W絲扣閘閥

產品簡介

Z11W絲扣閘閥 產品說明產品型號:Z11H/W公稱通徑:DN15~DN50公稱壓力:1.6Mpa~6.4Mpa適用溫度:-20ºC~+150ºC閥體材質:WC

產品型號:Z11W
瀏覽次數:
詳細介紹在線留言
  • Z11W絲扣閘閥 產品說明

產品型號:Z11H/W

公稱通徑:DN15~DN50

公稱壓力:1.6Mpa~6.4Mpa

適用溫度:-20ºC~+150ºC

閥體材質:WCB、鑄鋼、碳鋼、不鏽鋼

適用介質:水、油、蒸汽

結構形式:閘板式

連接方式:內螺紋

驅動方式:手動

製造標準:國標GB、德國DIN、美國API、ANSI

應用範圍:適用於水、油品、蒸汽、氣體及一般性腐蝕性液體


  • Z11W絲扣閘閥 主要材料表

名稱

材質

ANSI/JIS/DIN

ANSI/JIS/DIN

閥體

A351-CF8M/SCS14A/1.4408

A351-CF8/SCS13A/1.4308

閥瓣

A351-CF8M/SCS14A/1.4408

A351-CF8/SCS13A/1.4308

閥杆

SUS316

閥蓋

A351-CF8M/SCS14A/1.4408

A351-CF8/SCS13A/1.4308

密封圈

PTFE/RPTFE/PPL

軸用彈性擋圈

SUS304

墊圈

SUS304

填料

PTFE/RPTFE/PPL

填料壓蓋

SUS304

填料螺母壓蓋

A351-CF8M/SCS14A/1.4408

A351-CF8/SCS13A/1.4308

手輪

Aluminum

彈性墊片

SUS304

六角螺母

A194-8



  • Z11W絲扣閘閥 外形尺寸

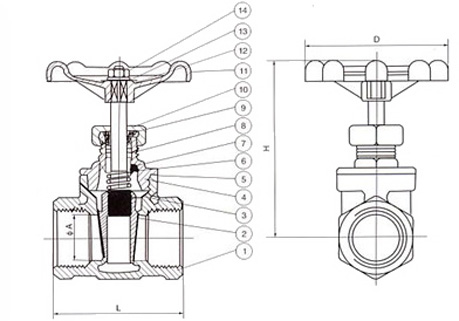

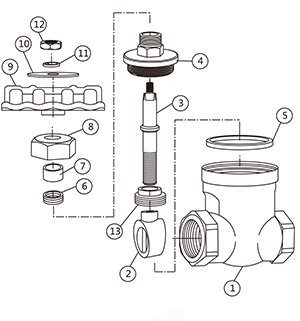

Z11W絲扣閘閥(圖1)                   Z11W絲扣閘閥(圖2)

序號

L

H

E

1/2"

55

93

70

3/4"

60

105

70

1"

65

115

80

1-1/4"

75

130

80

1-1/2"

85

145

100

2"

95

170

100

2-1/2"

106

200

125

3"

116

218

125
