日標法蘭閘閥

產品簡介

日標法蘭閘閥產品說明產品型號：Z41W/H產品口徑：DN15-DN1200產品壓力：10-20K產品材質：鑄鋼、不鏽鋼、鍛鋼工作溫度：-29～425℃（碳鋼）

產品型號：

瀏覽次數：

產品谘詢 0510-83123233

product

產品展示

tel-phones

0510-83123233

查看全部

News Center

新聞中心

詳細介紹在線留言

日標法蘭閘閥產品說明

產品型號：Z41W/H

產品口徑：DN15-DN1200

產品壓力：10-20K

產品材質：鑄鋼、不鏽鋼、鍛鋼

工作溫度：-29～425℃（碳鋼）及-40～500℃（不鏽鋼）

應用範圍：水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等

驅動方式：手動、傘齒輪傳動及電動

日標閘閥產品優點

產品設計製造符合國外先進標準要求，密封可靠，性能優良。
結構設計緊湊合理，造型美觀。
采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕鬆。
閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，可適用於各種壓力、溫度及介質工況。
采用國內外多種配管法蘭標準及法蘭密封麵型式，滿足各種工程需要及用戶要求。

日標法蘭閘閥標準規範

設計與製造	結構長度	連接法蘭	壓力-溫度等級	試驗與檢驗
API600	ANSI B16.10	ANSI B16.5、 GB9112～9131、 SH3406、 JIS B2212、 JIS B2214	ANSI B16.34	API598

日標法蘭閘閥主要零件材料及適用工況

主要零件材料	閥體、閥蓋、閘板	WCB	ZG1Cr18Ni9Ti	CF8 (304)	CF3 (304L)	ZG1Cr18Ni12Mo2Ti	CF8M (316)
	密封麵	Cr13 或硬質合金	本體(W)或硬質合金(Y)
	閥杆及內件	2Cr13	1Cr18Ni9Ti	0Cr19Ni9 (304)	00Cr19Ni11 (304L)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2 (316)
	填　料	柔性石墨
	墊　片	不鏽鋼纏繞墊片
適用工況	適用介質	水、蒸汽、油品等	硝酸等腐蝕性介質		強氧化性介質	醋酸等腐蝕性介質
適用工況	適用溫度	-29～425 ℃	-40～500 ℃

日標法蘭閘閥設計標準

設計與製造	結構長度	法蘭尺寸	壓力-溫度	試驗-檢驗
JIS B2073 B2083	JIS B2002	JIS B2212 B2214	JIS B2073 B2083	JIS B2003

日標法蘭閘閥外形尺寸

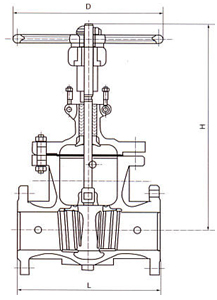

日標法蘭閘閥(圖1)

10K 日標鋼製閘閥外形尺寸

DN mm	in	L	D	D1	D2	b	n-φd	H	D0	W(kg)
50	2	178	155	120	100	16	4-19	409	200	24
65	2-21	190	175	140	120	18	4-19	535	250	31
80	3	203	185	150	130	18	8-19	570	250	40
100	4	229	210	175	155	18	8-19	590	250	55
150	6	267	280	240	215	22	8-23	630	300	90
200	8	292	330	290	265	22	12-23	960	350	145
250	10	330	400	355	325	24	15-25	1158	400	230
300	12	356	450	400	370	24	16-25	1378	450	330
350	14	381	490	445	415	26	16-25	1543	500	460
400	16	406	560	510	475	28	16-27	1738	600	600
450	18	432	620	565	530	30	20-27	1959	600	980
500	20	457	675	620	585	30	20-27	2214	680	960

20K 日標鋼製閘閥外形尺寸

DN mm	in	L	D	D1	D2	b	n-φd	H	D0	W(kg)
50	2	216	155	120	100	18	8-19	480	200	32
65	2-21	241	175	140	120	20	8-19	510	250	39
80	3	283	200	160	135	22	8-23	580	280	55
100	4	305	225	185	160	24	8-23	700	350	80
150	6	403	305	260	230	28	12-25	940	400	160
200	8	419	350	305	275	30	12-25	1190	450	250
250	10	457	430	380	345	34	12-27	1390	500	370
300	12	502	480	430	395	35	16-27	1600	500	560
350	14	762	540	480	440	40	16-33	1750	600	870
400	16	838	605	540	495	46	16-33	1900	600	1150
450	18	914	675	605	560	48	20-33	2320	650	1270
