截止閥
低溫角式截止閥
產品簡介
News Center
新聞中心公稱通徑：DN 10~100mm
公稱壓力：PN 4.0MPa
適用介質：LO2、LN2、LAR、LNG等
適用溫度：-196℃-+80℃
閥體材質：不鏽鋼
閥瓣材質：閥蓋：銅
閥杆材質：低溫鋼、不鏽鋼、合金鋼等
填料、密封墊圈：聚四氟乙烯
低溫角式截止閥一旦處於開啟狀態，它的閥座和閥瓣密封麵之間就不再有接觸，因而它的密封麵機械磨損較小，由於大部分截止閥的閥座和閥瓣比較容易修理或更換密封元件時無需把整個閥門從管線上拆下來，這對於閥門和管線焊接成一體的場合是很適用的。介質通過此類閥門時的流動方向發生了變化，因此截止閥的流動阻力較高於其它閥門。
角式低溫截止閥型號 | DQ41F-10C-100 | DQ41F-10P-100P |
DQ47F-10C-100 | DQ47F-10P-100P | |
閥體 | LCB | CF8 |
球體 | 304 | 304 |
閥杆 | 304 | 304 |
密封圈 | PTFE | PTFE |
填料 | PTFE+O形圈 | PTFE+O形圈 |
適用介質 | 水、油、蒸汽等 | 酸等腐蝕性介質 |
適用溫度 | -50-29℃ | -196-29℃ |
蝸輪低溫球閥 | DQ後插入“3”表示，示例：DQ341F-16P | |
氣動低溫球閥 | DQ後插入“6”表示，示例：DQ647F-16C | |

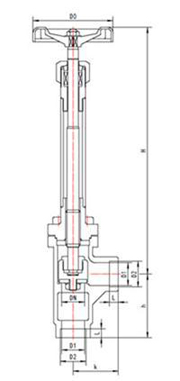

型號 公稱通徑 角式低溫截止閥外形與連接尺寸mm 重量 DN D1 D2 L1 L2 L3 H/h Kg DJ64F-40P 10 14.2 20 30 30 10 230/223 1.68 DJ64F-40P 15 18.2 25 35 35 10 259/250 1.73 DJ64F-40P 20 25.2 30 40 40 10 292/282 2.21 DJ64F-40P 25 28.2 35 45 45 10 328/316 2.87 DJ64F-40P 40 45.2 50 55 55 15 406/391 5.5 DJ64F-40P 50 57.5 68 70 70 16 480/460 11.2 DJ64F-40P 65 70.5 82 80 80 18 480/460 15.7 DJ64F-40P 80 89.5 100 95 95 20 530/500 24.5 DJ64F-40P 100 108.5 122 110 110 22 530/500 29.5
