D671X氣動襯膠中線真空蝶閥

產品簡介

D671X氣動襯膠中線真空蝶閥產品說明產品型號：D671X/J公稱通徑：DN50-DN1200公稱壓力：1.0Mpa-1.6Mpa適用溫度：-20℃~120℃

產品型號：D671X

瀏覽次數：

產品谘詢 0510-83123233

product

產品展示

tel-phones

0510-83123233

查看全部

News Center

新聞中心

詳細介紹在線留言

D671X氣動襯膠中線真空蝶閥產品說明

產品型號：D671X/J

公稱通徑：DN50-DN1200

公稱壓力：1.0Mpa-1.6Mpa

適用溫度：-20℃~120℃

適用介質：水、氣、油

D671X氣動襯膠中線真空蝶閥產品特點

1、設計新額、合理，結構獨特，重量輕，啟閉迅速。

2、操力矩小，操作方便，省力靈巧。

3、可以任何位置安裝、維修方便。

4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。

5、密封材料耐老化、耐腐蝕，使用壽命長等特點。

D671X氣動襯膠中線真空蝶閥設計標準

設計標準	GB/T12238-1989
法蘭連接尺寸	GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度	GB/12221-1989
壓力試驗	GB/T13927-1992;JB/T9092-1999

D671X氣動襯膠中線真空蝶閥主要技術參數

公稱通徑	DN(mm)	50~2000
公稱壓力	PN(MPa)	0.6	1.0	1.6
試驗壓力 Ps(MPa)	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸杆蝸輪傳動、氣傳動、電傳動。

D671X氣動襯膠中線真空蝶閥主要零件的材質

零件名稱	材料
閥體	球墨鑄鋼、鑄鋼、合金鋼、不鏽鋼
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不鏽鋼及特殊材料
密封圈	各種橡膠、聚四氟
閥杆	2Cr13、不鏽鋼
填料	O型圈、柔性石墨

D671X氣動襯膠中線真空蝶閥蝶閥密封材料選用和適用溫度

材料品種	氯丁橡膠	丁睛檬膠	乙丙橡膠	聚四氟乙烯	矽橡膠	氟橡膠
代號	X	J	YBX	F	GX	FJ
耐最高溫度	82℃	93℃	150℃	232℃	250℃	204℃
耐最低溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
適用工作溫度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃

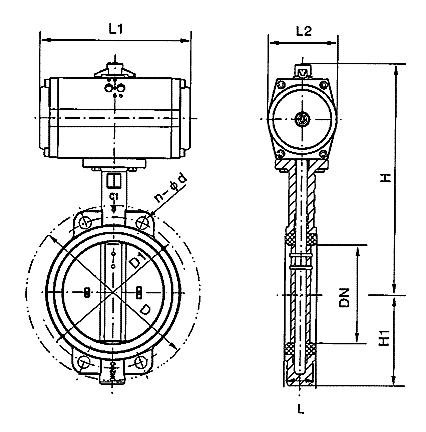

D671X氣動襯膠中線真空蝶閥外形尺寸

氣動襯膠中線真空蝶閥(圖1)

公稱通徑DN	外形尺寸					連接法蘭尺寸
公稱通徑DN	L	L1	L2	H	H1	D	D1	n-Φd
50	43	164/214	75/91	263/291	80	165	125	4-Φ18
65	46	164/214	75/91	277/305	89	185	145	4-Φ18
80	46	164/214	75/91	283/311	95	200	160	8-Φ18
100	52	190/246	91/101	330/340	114	220	180	8-Φ18
125	56	210/295	101/112	353/369	127	250	210	8-Φ18
150	56	247/398	112/139	382/408	139	285	240	8-Φ22
200	60	308/478	139/176	442/493	175	340	295	8-Φ22
250	68	378/562	176/206	525/574	203	395	350	12-Φ22
300	78	432/728	206/228	619/642	242	445	400	12-Φ22
350	78	524/928	228/275	673/720	267	505	460	16-Φ22
400	102	524/1033	228/324	705/800	309	565	515	16-Φ22
450	114	648/1129	275/380	774/880	328	615	565	20-Φ26
500	127	715/1430	324/425	880/905	361	670	620	20-Φ26
600	154	795/1845	380/527	1020/1089	459	780	725	20-Φ30
700	165	795/1845	280/527	1082/1151	520	895	840	24-Φ30
800	190	1380/2605	527/440	1199/1112	591	1015	950	24-Φ33
