氣動蝶閥

氣動真空蝶閥

產品簡介

氣動真空蝶閥 產品說明產品型號：GIQ公稱通徑：DN32-DN1200適用溫度：-30℃~150℃適用介質：純淨空氣，非腐蝕性氣體連接標準：JB/T919；GB

產品型號：
瀏覽次數：

  • 氣動真空蝶閥 產品說明

產品型號：GIQ

公稱通徑：DN32-DN1200

適用溫度：-30℃~150℃

適用介質：純淨空氣，非腐蝕性氣體

連接標準：JB/T919；GB/T6070

閥體材質：碳鋼、不鏽鋼

密封件：丁腈橡膠、氟橡膠

氣源壓力：0.4MPa~0.6MPa


  • 氣動真空蝶閥 性能參數

適用範圍(Pa)

105～1.3x10-5

閥門漏率(Pa.L/S)

≤1.3x10-6

介質溫度（℃）

-25～+80(密封材料為丁腈橡膠)
-30～+150(密封材料為氟橡膠)

氣源壓力（MPa）

0.4～0.6

法蘭標準

JB919

安裝位置

任意

電源電壓

標準出廠：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等

信號反饋

標準出廠：不帶反饋信號
特殊指定：磁性開關DV/AC5～240V


  • 氣動真空蝶閥 主要零件材質

零件名稱
材質
本體A351 Gr.CF8
閥瓣A351 Gr.CF8
閥杆A351 Gr.CF8
閥座PTFE


  • 氣動真空蝶閥 外形尺寸

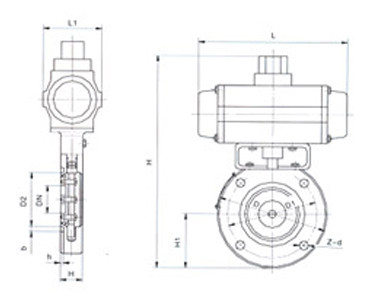

                                                                                氣動真空蝶閥(圖1)

DN

40

50

65

80

100

150

200

250

300

400

500

D

85

110

125

145

170

220

275

330

380

500

600

Do

70

90

105

125

145

195

250

300

350

465

565

D1

44

55

70

85

105

156

208

258

308

408

510

B

22

22

26

30

30

35

40

45

55

60

80

H

162

175

198

208

220

272

330

335

426

520

643

B1

90

90

102

102

102

115

205

205

152

180

220

L

104

104

140

140

140

164

190

190

247

308

378

n-φc

4-φ7

4-φ9

4-φ9

4-φ9

4-φ12

8-φ12

8-φ12

8-φ14

8-φ14

8-φ18

12-φ18
