鋁合金蝶閥

產品簡介

鋁合金蝶閥產品說明產品型號：D71X/F公稱通徑：DN40-DN150公稱壓力：1.0MPa適用介質：水適用溫度：0℃-120℃閥體材質：鋁合金操作方

產品型號：

瀏覽次數：

產品谘詢 0510-83123233

product

產品展示

tel-phones

0510-83123233

查看全部

News Center

新聞中心

詳細介紹在線留言

鋁合金蝶閥產品說明

產品型號：D71X/F

公稱通徑：DN40-DN150

公稱壓力：1.0MPa

適用介質：水

適用溫度：0℃-120℃

閥體材質：鋁合金

操作方式：手柄

鋁合金蝶閥采用了高性能特殊材料與好壓鑄工藝製成的鋁壓蝶閥，能有效地防止閥體部分的溫差，隔離了管道內介質的傳遞，達到了閥體、執行器和連接法蘭表麵無結露。高性能的材料有很多出色的優點，如吸水性，抗腐蝕性，絕熱隔冷性能等，是普通材質蝶閥的4倍。

鋁合金蝶閥設計標準

結構長度	JIS GB API
頂部法蘭標準	標準ISO 5211
適用法蘭規格	JIS ANSI GB

鋁合金蝶閥產品特點

1、優異持久的密封性能，特有的多層次漸進接觸式閥座設計，使閥板在關閉過程中逐漸接觸閥座，在保證良好的密封性能的同時，減少不必要的扭矩，從而延長閥座的使用壽命。
2、超輕鋁合金閥體、扭矩小；使用安裝方便,杜絕鏽蝕；扭矩減小實現了驅動裝置的輕量化和小型化；獨有的閥杆密封環防止流體泄漏；不同材質的閥座、適應不同工況、具有良好的防腐和密封性能。
3、球形閥板運動軌跡使得閥門轉動靈活自如，閥板是按一個完整的球形加工而成，密封麵的每一部分都是球麵的一部分，即使是閥板上、下頂端處的軸向密封麵處也下例外，這樣的密封麵在密封時，盡管有接觸，卻是相當平滑的，所以力矩減小了，密封性能改善了，特別是軸向密封處的摩擦減小了，采用這一技術的閥座壽命增加了三倍。

鋁合金蝶閥外形尺寸

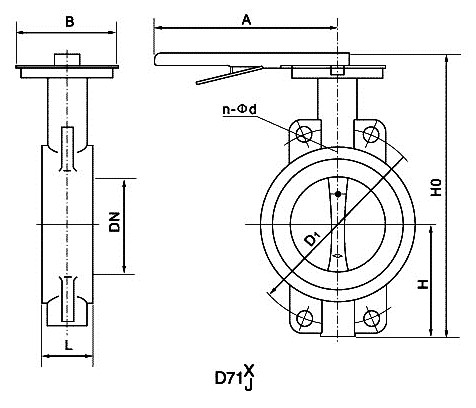

鋁合金蝶閥(圖1)

DN	d	L	H1	H2	H3	L1	L2	D1
40	42	33	70	145	51	47	68	250
50	52	43	82	145	51	47	68	250
65	67	46	90	157	51	47	68	250
80	80	46	99	165	51	47	68	250
100	102	52	112	183	51	57	68	250
125	126	56	132	196	60	63	86	330
150	150	56	146	214	60	63	86	330
