氣動球閥

氣動衛生級三通球閥

產品簡介

氣動衛生級三通球閥 產品說明閥門型號：Q684F，Q685F通徑規格：DN15～DN102結構形式：三通L型，三通T型連接方式：卡箍快裝閥體材料：不鏽鋼304、

產品型號：
瀏覽次數：

  • 氣動衛生級三通球閥 產品說明

閥門型號：Q684F，Q685F

通徑規格：DN15～DN102

結構形式：三通L型，三通T型

連接方式：卡箍快裝

閥體材料：不鏽鋼304、不鏽鋼316、不鏽鋼316L

公稱壓力：PN10，PN16

適用溫度：≤180℃

應用範圍：酒類、飲料、製藥、食品加工、生化工業等


  • 氣動衛生級三通球閥 設計標準

設計製造

GBT/12238

結構長度

Gb12221

壓力溫度

GB/T13927

試驗檢驗

GB13927


  • 氣動衛生級三通球閥 性能參數


閥體形式

三通式

公稱通徑

DN15～100mm

公稱壓力

PN1.0 MPa

連接形式

快裝式(卡箍式)、焊接式、螺紋式

適用溫度

PTFE≤150℃

適用介質

啤酒、葡萄酒、生物工程、食品、製藥、飲料、乳品等

產品特點

安全衛生，密封好、使用壽命長

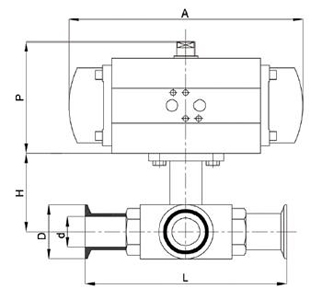

  • 氣動衛生級三通球閥 外形尺寸

氣動衛生級三通球閥(圖1)

規格

A

B

H1

W1

L

重量KG

氣動執行器規格

c19

50.5

15

172

147

108

2.23

AT52

c25

50.5

20

172

147

120

2.4

AT52

c32

50.5

25

178

147

128

2.53

AT52

c38

50.5

32

218

168

144

3.72

AT63

c51

64

40

228

168

168

4.8

AT63

c63

77

50

260

210

180

6.5

AT83

c76

91

65

300

262

220

11.6

AT92

c89

106

80

335

265

244

15.6

AT105

c102

119

90

395

300

270

21

AT125
