氣動球閥

Q615S氣動塑料三通球閥

產品簡介

Q615S氣動塑料三通球閥 產品說明產品型號：Q615S、Q614S閥體材質： PVC、UPVC、PPH、CPVC、PVDF、PP等閥芯材質：PVC、UPVC、

產品型號：Q615S
瀏覽次數：
詳細介紹在線留言

  • Q615S氣動塑料三通球閥 產品說明


產品型號：Q615S、Q614S

閥體材質： PVC、UPVC、PPH、CPVC、PVDF、PP等

閥芯材質：PVC、UPVC、PPH、CPVC、PVDF、PP等

閥座材質： PTFE

連接方式：雙由令、承插焊、法蘭等

法蘭標準： GB、ANSI、DIN、JIS

壓力等級： PN10、PN16

結構形式：三通L型、三通T型

氣動執行器： AT執行器， GT執行器


  • Q615S氣動塑料三通球閥 性能參數


公稱通徑DN(mm)

15

20

25

32

40

50

65

80

100

公稱壓力(MPa)

PN1.0-1.6MPa

連接方式

法蘭、螺紋、由令

閥體結構

一體、三通L、三通T

閥體材質

UPVC、CPVC、PP

閥芯材質

UPVC、CPVC、PP

密封材質

PTFE

適用溫度

0～+60℃

適用介質

PVC兼容的食品工業化學溶劑

配置執行機構

GT、AT、ST係列單雙作用氣動執行器

控製方式

開關兩位控製、4～20mA模擬量信號控製


Q615S氣動塑料三通球閥 流通方向


  • Q615S氣動塑料三通球閥(圖1)

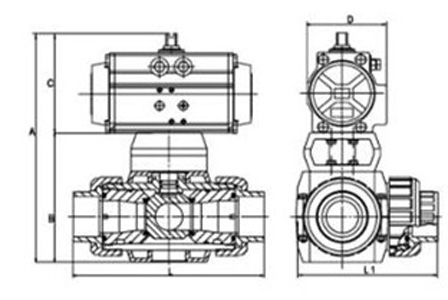

  • Q615S氣動塑料三通球閥 外形尺寸


                                                           Q615S氣動塑料三通球閥(圖2)

SIZE

A

B

C

D

L

L1

10

195

105

90

140

138

122

15

195

105

90

140

138.5

122.5

20

212

122

90

140

166

146

25

223

122

101

162

172

146

32

261

160

101

162

224

196.5

40

233

160

73

207

234.5

203

50

251

178

73

207

269.5

231.5
