手動球閥

Q21F三片式活接對焊球閥

產品簡介

Q21F三片式活接對焊球 產品說明Q21F三片式活接對焊球閥適用於PN1.0~6.4MPa,工作溫度-29~180℃(密封圈為增強聚四氟乙烯)或-29~300℃

產品型號:Q21F
瀏覽次數:
詳細介紹在線留言
  • Q21F三片式活接對焊球 產品說明

Q21F三片式活接對焊球閥適用於PN1.0~6.4MPa,工作溫度-29~180℃(密封圈為增強聚四氟乙烯)或-29~300℃(密封圈為對位聚苯)的各種管路上,用於截斷或接通管路中的介質。選用不同的材質,可分別適用於水、蒸汽、油品、硝酸、醋酸等多種介質。


  • Q21F三片式活接對焊球閥 產品特點

1由三部分組成,便於後期維護與更換。
2先進的矽溶膠工藝,結構合理、造型美觀。
3閥座采用彈性密封結構,開關省力,輕巧,密封性能良好。
4閥杆采用有倒密封下裝式結構,閥杆不會因為內部受壓飛出,確保安全性。


  • Q21F三片式活接對焊球閥 產品特征


公稱壓力1.6-6.4MPa
適用穩定範圍-20~232℃~350℃
適用介質水、油、氣及某些腐蝕性液體(W。O。G)
對焊標準(BW)GB12224.ANSIB16.25


  • Q21F三片式活接對焊球閥 主要零件材料

零件名稱材質
閥體不鏽鋼CF8M碳鋼WCB
密封圈聚四氟乙烯PTFE聚四氟乙烯PTFE
閥蓋不鏽鋼CF8M碳鋼WCB
球體不鏽鋼SS316不鏽鋼SS304
閥杆不鏽鋼SS316不鏽鋼SS316
螺母不鏽鋼SS304不鏽鋼SS304
墊圈不鏽鋼SS304不鏽鋼SS304
手柄套塑料塑料
手柄不鏽鋼SS304不鏽鋼SS304
閥杆螺母不鏽鋼SS304不鏽鋼SS304
填料壓蓋螺母不鏽鋼SS304不鏽鋼SS304
填料聚四氟乙烯PTFE聚四氟乙烯PTFE
止推墊圈聚四氟乙烯PTFE聚四氟乙烯PTFE
螺栓不鏽鋼SS304不鏽鋼SS304


  • Q21F三片式活接對焊球閥 主要尺寸

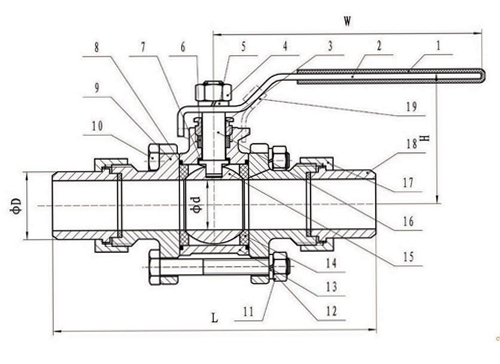

  •   三片式加長焊接球閥(圖1)

SIZE1/4"3/8"1/2"3/4"1"1-1/4"2-1/2"2"
d11.612.7152025323850.8
D1717212631384660
L150150180195210225260300
H4848545772798197
E120120120130154154185185
