QJ41M不鏽鋼高溫球閥產品說明

產品型號：QJ41M
公稱通徑：DN15～DN300
公稱壓力：1.6Mpa～2.5Mpa
適用溫度：≤350ºC
閥體材質：不鏽鋼304、316、316L
適用介質：水、油、氣體、蒸汽、導熱油
結構形式：球形
連接方式：法蘭
驅動方式：手動、電動、氣動
製造標準：國標GB、德國DIN、美國API、ANSI
應用範圍：用於石油、化工、橡膠、造紙、製藥等行業

QJ41M不鏽鋼高溫球閥本公司設計整體高溫球閥是采用新型密封材料為閥座，經同類產品聚四氟乙烯做密封的球閥，使用壽命提高了3-5倍。具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點，不鏽鋼高溫球閥與截止閥、柱塞閥、排汙閥，結構長度相符，擴大了球閥使用範圍，可替代截止閥、柱塞閥、快速排汙閥。

QJ41M不鏽鋼高溫球閥性能參數:

型號	公稱壓力 (MPa)	強度試驗壓力 (MPa)	密封試驗壓 (MPa)	適用溫度 (℃)	適用介質
QJ41M/F-16P	1.6	2.4	1.8	-28～+300 (M/F)	導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質
QJ41M/F-25P	2.5	3.8	2.8	-28～+350 (PPN)	導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質

QJ41M不鏽鋼高溫球閥主要零部件材料:

序號	零部件名稱	材料
1	閥體	球墨鑄鐵、碳素鋼、鑄不鏽鋼
2	密封圈	(M/F)高強度耐磨碳結石墨≤300℃ (PPN)對蒞聚苯、溫度≤350℃
3	球	不鏽鋼
4	填料	聚四氟乙烯
5	填料壓蓋	QT450－10球墨鑄鐵
6	閥杆	碳素鋼、鉻不鏽鋼
7	手柄	碳鋼

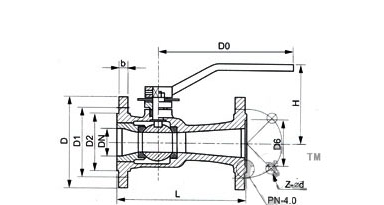

QJ41M不鏽鋼高溫球閥外形結構圖

Q41M不鏽鋼高溫球閥(圖1)

QJ41M不鏽鋼高溫球閥主要技術參數:

型號	規格	尺寸
型號	規格	L	D	D 1	D 2	z-φd	H	b
QJ41M/F-16	15	130	95	65	45	4-14	85	14
	20	150	105	75	55	4-14	95	16
	25	160	115	85	65	4-14	103	16
	32	180	135	100	78	4-18	105	18
	40	200	145	110	85	4-18	120	18
	50	230	160	125	100	4-18	195	20
	65	290	180	145	120	4-18	195	20
	80	310	195	160	135	8-18	215	22
	100	350	215	180	155	8-18	253	24
