VQ47F V型球閥產品特點

V型球閥是球閥的一種，它的關閉件是半球體上開有V字型開口，V型開口具有鋒利的刃口，在球體回轉過程中，關閉件之間有擦拭作用，對介質具有強有力的切斷力，球體的V型開口與閥座流道形成一個扇形區域，在回轉過程中可改變流道截麵積，形成對介質的精確調節，它是一種角回轉的調節閥，其密封性能與普通球閥相同，使它同時具備調節和開關兩種功能，與氣動或電動執行器配套，廣泛使用於工業過程自控係統中。
1、閥體整體式結構：對夾式和法蘭式V型球閥閥體都是整體側裝式結構，結構剛性強，不容易引起變形和外泄。
2、上下自潤滑軸承：閥體內裝有上下自潤滑軸承，與閥杆接觸麵積大，承載能力高，磨擦係數小，使閥門的扭矩減少。
3、閥座可根據介質和工況的需要，選金屬硬密封或PTFE軟密封：金屬硬密封閥座密封表麵堆焊硬質合金，球麵鍍硬鉻或噴焊、離子氮化等硬化處理，使密封麵使用壽命增強，耐溫提高；軟密封PTFE閥座或增強PTFE閥座密封性好耐腐蝕，適應範圍廣。
4、經濟實用性：閥體重量輕，閥杆扭矩小，配用氣動或電動執行器相應規格小，與其它類型的調節閥相比，性價比高。
5，介質適應範圍廣：由於V型開口與閥座之間的剪切作用力，及閥內腔流道的光滑圓整，使介質不易積存於內腔，所以它除適合液體介質外，更適合於帶纖維及固體顆料介質的係統控製。
6、小流量精確控製：通過對小口徑閥芯特殊V型開口的加工，可實現小Cv值精確控製。

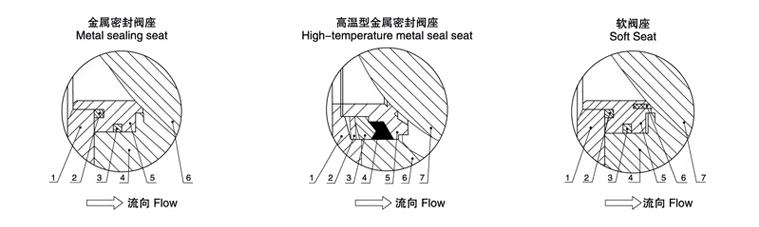

VQ47F V型球閥閥座參數

V型球閥(圖1)

金屬密封閥座			高溫型金屬密封閥座			軟閥座
序號	名稱	溫度範圍℃	序號	名稱	溫度範圍℃	序號	名稱	溫度範圍℃
1	密封閥蓋	-20～160℃ -20～230℃	1	密封閥蓋	-20～425℃	1	密封閥蓋	-20～160℃
2	彈簧		2	碟簧		2	彈簧
3	O形圈		3	壓圈		3	O形圈
4	閥體		4	石墨環		4	閥體
5	密封座		5	閥座		5	密封座
6	閥芯		6	閥體		6	密封圈(PTFE)
			7	閥芯		7	閥芯

VQ47F V型球閥主要零件材質表

V型球閥(圖2)

序號	名稱	數量(件)	材料
1	閥體	1	WCB	CF8	CF8M
2	閥芯	1	CF8表麵鍍硬鉻	CF8表麵鍍硬鉻	CF8M表麵鍍硬鉻
3	圓柱銷	2	304	304	316
4	閥座	1	304堆焊硬質合金	304堆焊硬質合金	316
5	彈簧	1	316	316	316
6	0型圈	1	氟橡膠	氟橡膠	氟橡膠
7	自潤滑軸承		304+PTFE	304+PTFE	316+PTFE
8	下閥杆	1	20Cr13	304	316
9	O型圈	1	氟橡膠	氟橡膠	氟橡膠
10	後壓蓋	1	WCB	CF8	CF8M
11	環墊	1	PTFE	PTFE	PTFE
12	調節墊片	1	PTFE	PTFE	PTFE
13	平墊片	4	Q235	304	304
14	螺栓	4	25	304	304
15	雙頭螺柱	2	25	304	304
16	自潤滑軸承	1	304+PTFE	304+PTFE	316+PTFE
17	平鍵	1	20Cr13	304	316
18	下填料	1	PTFE	PTFE	PTFE
19	中填料	1組	PTFE	PTFE	PTFE
20	上填料	1	PTFE	PTFE	PTFE
21	填料壓蓋	1	WCB	CF8	CF8M
22	螺母	2	35	304	304
23	上閥杆	1	20Cr13	304	316

V型球閥主要性能指標

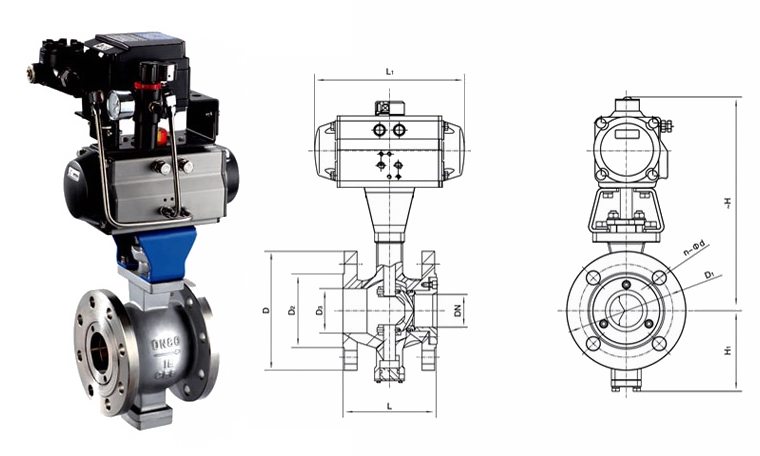

VQ40(F/H/Y)法蘭式V型球閥外形結構圖

V型球閥(圖3)

VQ40(F/H/Y)法蘭式V型球閥主要外形及連接法蘭尺寸(1.6Mpa)

DN	外形/連接尺寸
DN	L	H1	D	D1	D2	D3	C	f	n-Φd
25	102	87	115	85	65	38	16	2	4-Φ14
32	105	87	140	100	76	42	18	3	4-Φ18
40	114	87	150	110	84	50	18	3	4-Φ18
50	124	97	165	125	99	60	20	3	4-Φ18
65	145	112	185	145	118	75	20	3	4-Φ18
80	165	112	200	160	132	94	20	3	8-Φ18
100	194	122	220	180	156	110	22	3	8-Φ18
125	213	142	250	210	184	135	22	3	8-Φ18
150	229	165	285	240	211	165	24	3	8-Φ22
200	243	195	340	295	266	210	24	3	12-Φ22
250	297	237	405	355	319	260	26	3	12-Φ26
300	334	287	460	410	370	310	28	4	12-Φ26
350	414	338	520	470	429	360	30	4	16-Φ26
400	490	390	580	525	480	410	32	4	16-Φ30
500	600	510	715	650	609	510	36	4	16-Φ33

VQ40(F/H/Y)法蘭式V型球閥主要外形及連接法蘭尺寸(Class150)

DN	外形/連接尺寸
DN	L	H1	D	D1	D2	D3	C	f	n-Φd
25	102	87	108	79.5	51	38	12	1.6	4-Φ16
32	105	87	117	88.9	64	42	13	1.6	4-Φ16
40	114	87	127	98.4	73	50	14.5	1.6	4-Φ16
50	124	97	152	120.6	92	60	15.8	1.6	4-Φ19
65	145	112	178	139.7	105	75	17.6	1.6	4-Φ19
80	165	112	190	152.4	127	94	19.1	1.6	4-Φ19
100	194	122	229	190.5	157	110	23.9	1.6	8-Φ19
125	213	142	254	216	186	135	23.9	1.6	8-Φ22
150	229	165	279	241.3	216	165	25.4	1.6	8-Φ22
200	243	195	343	298.5	270	210	28.6	1.6	8-Φ22
250	297	237	406	362	324	260	30.2	1.6	12-Φ25
300	334	281	483	432	381	310	31.8	1.6	12-Φ25
350	414	338	533	476	413	360	35	1.6	12-Φ29
400	490	390	597	539.5	470	410	36.6	1.6	16-Φ29
500	600	510	698	635	584	510	42.9	1.6	20-Φ32

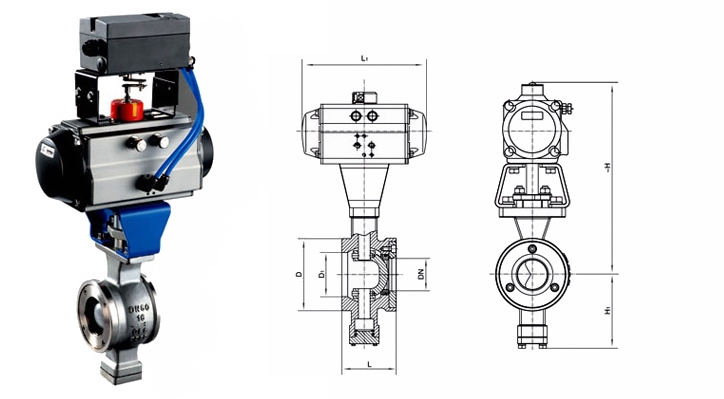

VQ70(F/H/Y)對夾式V型球閥結構圖

V型球閥(圖4)

VQ70(F/H/Y)對夾式V型球閥主要外形連接尺寸(1.6Mpa、2.5Mpa)：
DN 外形/連接尺寸
L H1 D D1
25 62 87 68 38
32 62 87 78 42
40 62 87 85 50
50 75 97 100 60
65 90 112 120 75
80 100 112 130 94
100 115 122 158 110
125 129 142 180 135
150 160 165 216 165
200 200 195 268 210
250 240 237 325 260
VQ70(F/H/Y)對夾式V型球閥主要外形連接尺寸(Class150)：

DN		外形/連接尺寸
DN		L	H1	D	D1
25	1	62	87	68	38
32	1-1/4	62	87	78	42
40	1-1/2	62	87	85	50
50	2	75	97	100	60
65	2-1/2	90	112	120	75
80	3	100	112	130	94
100	4	115	122	158	110
125	5	129	142	180	135
150	6	160	165	216	165
200	8	200	195	268	210
250	10	240	237	325	260
