DQ41F低溫球閥

產品簡介

DQ41F低溫球閥產品說明產品型號：DQ41Y，DQ41F公稱通徑：DN15～DN300公稱壓力：1.6Mpa～32.0Mpa適用溫度：-29ºC～-110º

產品型號：DQ41F

瀏覽次數：

產品谘詢 0510-83123233

product

產品展示

tel-phones

0510-83123233

查看全部

News Center

新聞中心

詳細介紹在線留言

DQ41F低溫球閥產品說明

產品型號：DQ41Y，DQ41F
公稱通徑：DN15～DN300
公稱壓力：1.6Mpa～32.0Mpa
適用溫度：-29ºC～-110ºC～-196ºC
閥體材質：鑄鋼、不鏽鋼
適用介質：乙烯、液氧、液氫、液氮、液氨、液態丙烷、液化天然氣、液化石油
結構形式：球形
連接方式：法蘭
驅動方式：手動、電動、氣動
製造標準：國標GB、德國DIN、美國API、ANSI

DQ41F低溫球閥工作原理
DQ41F低溫球閥經過低溫處理，將粗加工的零件置於冷卻介質中數小時（12小時），以釋放應力，確保材料的低溫性能，保證加工尺寸，以防止閥門在低溫工況時，因溫度變化造成變形而導致的泄漏
DQ41F低溫球閥產品特點
1、采用了在閥芯上開設減壓孔的構造。
2、閥杆是通過計算、試驗而得出的長度。
3、墊片是使用了含有具有穩定密封性的陶瓷填充材料。
4、為了減少閥體的熱損失，為了保證閥門低溫下的使用，設計成重量輕、尺寸小的閥體。
5、長軸閥有低溫流體流經的閥，采用長閥杆形式，可以避開外部熱的作用使壓蓋保持常溫，以防止蓋密封件的性能降低。
DQ41F低溫球閥技術規範
設計依據
GB
設計標準
GB12237-89
結構長度
GB12221-89
連接法蘭
GB/T 9113-2000 JB/T79-94
試驗和檢驗
JB/T 9092-99

DQ41F低溫球閥材料及主要參數

序號	零件名稱	AS to ASTM		SS to ASTM
序號	零件名稱	Type A352 LCB	Type A352 LC3	Type F304(L)	Type F304(L)
1-2	閥體/閥蓋	Type A352 LCB	Type A352 LC3	A182 F304(L)	A182 F304(L)
3	等長雙頭螺栓	A193L7+鍍鎘	A193 3 B8	A193 B8	A193 B8M
4	螺母	A193L7+鍍鎘	A194 8	A194 8	A194 8M
5,8	密封圈、墊片	RTFE+Cu粉/尼龍1010/PPL
6	球體	A182 F304	A182 F304（L）	A182 F304(L)	A182 F316(L)
7	閥杆	A182 F304	A182 F304（L）	A182 F304(L)	A182 F316(L)
9,10	止推片、填料	RTFE+Cu粉/尼龍1010/PPL,碳素纖維
11	壓蓋	A105N	A351 CF8
12	定位片	A182 F321
13	扁螺母	A194 4+鍍鎘	A194 8	A194 8	A194 8
14	手柄	A193 L7+鍍鎘	A193 B8	A193 B8	A193 B8
15	圓柱銷	Q235A
適用溫度		≥-40°C	≥-101°C	≥-196°C

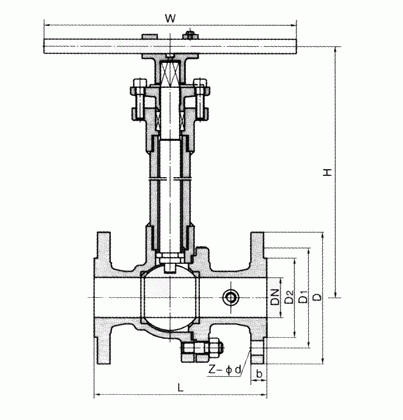

（DQ41Y/F）低溫球閥外形結構圖

低溫球閥(圖1)

（DQ41Y/F）低溫球閥主要外形和連接尺寸 1.6Mpa 單位:mm

公稱通徑 DN	PN1.6MPa								WT (kg)
公稱通徑 DN	L	D	D1	D2	b	Z-Φd	H	W	WT (kg)
15	130	95	65	45	14	4-Φ14	178	140	3
20	140	105	75	55	14	4-Φ14	184	160	4
25	150	115	85	65	14	4-Φ14	195	180	5
32	165	135	100	78	16	4-Φ18	280	250	9
40	180	145	110	85	16	4-Φ18	280	300	11
50	203	160	125	100	16	4-Φ18	300	350	15
65	222	180	145	120	18	4-Φ18	330	350	19
80	241	195	160	135	20	8-Φ18	360	400	27
100	305	215	180	155	20	8-Φ18	400	500	38
125	356	245	210	185	22	8-Φ18	430	600	58
150	394	280	240	210	24	8-Φ23	500	800	81
200	457	335	295	265	26	12-Φ23	680	800	95
250	533	405	355	320	30	12-Φ25	790	1300	140

（DQ41Y/F）低溫球閥主要外形和連接尺寸 2.5Mpa 單位:mm

公稱通徑
DN PN2.5MPa WT
(kg)
L D D1 D2 b Z-Φd H W
15 140 95 65 45 16 4-Φ14 178 140 3
20 152 105 75 55 16 4-Φ14 184 160 4
25 165 115 85 65 16 4-Φ14 195 180 6
32 178 135 100 78 18 4-Φ18 280 250 10
40 190 145 110 85 18 4-Φ18 280 300 14
50 216 160 125 100 20 4-Φ18 300 350 20
65 241 180 145 120 22 8-Φ18 330 350 25
80 283 195 160 135 22 8-Φ18 360 400 30
100 305 230 190 160 24 8-Φ23 400 500 40
125 381 270 220 188 28 8-Φ25 430 600 65
150 403 300 250 218 30 8-Φ25 500 800 85
200 502 360 310 278 34 12-Φ25 680 800 100
250 568 425 370 332 36 12-Φ30 790 1300 165

大於2.5MPa以上的，請谘詢我司技術部。最高可設計製造32.0MPa。
